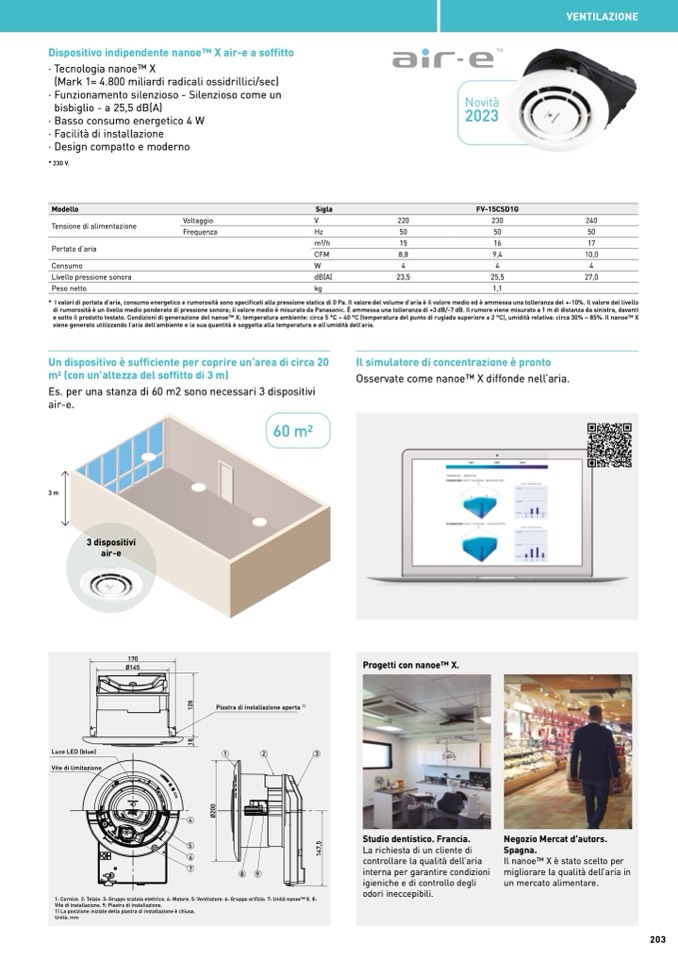

Dispositivo indipendente nanoeTM X air-e a soffitto
· Tecnologia nanoeTM X
(Mark 1= 4.800 miliardi radicali ossidrillici/sec)
· Funzionamento silenzioso - Silenzioso come un
bisbiglio - a 25,5 dB(A)
· Basso consumo energetico 4 W
· Facilità di installazione
· Design compatto e moderno
* 230 V.
Novità
* I valori di portata d’aria, consumo energetico e rumorosit
à sono specificati alla pressione statica di 0 Pa. Il valore del volume d’aria è il valore medio ed è ammessa una tolleranza del +-10%. Il valore del livello
di rumorosità è un livello medio ponderato di pressione sonora; il valore medio è misurato da Panasonic. È ammessa una tolleranza di +3 dB/-7 dB. Il rumore viene misurato a 1 m di distanza da sinistra, davanti
e sotto il prodotto testato. Condizioni di generazione del nanoeTM X: temperatura ambiente: circa 5 °C ~ 40 °C (temperatura del punto di rugiada superiore a 2 °C), umidità relativa: circa 30% ~ 85%. Il nanoeTM X
viene generato utilizzando l’aria dell’ambiente e la sua quantità è soggetta alla temperatura e all’umidità dell’aria.
Il simulatore di concentrazione è pronto
Osservate come nanoeTM X diffonde nell’aria.
60 m2
VENTILAZIONE
2023
Modello
Sigla
FV-15CSD1G
Tensione di alimentazione
Portata d’aria
Consumo
Livello pressione sonora
Peso netto
Voltaggio
Frequenza
V
220
Hz
50
m3/h
15
CFM
8,8
W
4
dB(A)
23,5
kg
230
240
50
50
16
17
9,4
10,0
4
4
25,5
27,0
1,1
Un dispositivo è sufficiente per coprire un’area di circa 20
m2 (con un’altezza del soffitto di 3 m)
Es. per una stanza di 60 m2 sono necessari 3 dispositivi
air-e.
3 dispositivi
air-e
3m
Luce LED (blue)
Vite di limitazione
Piastra di installazione aperta
1)
1
2
3
8
9
170
Ø145
1: Cornice. 2: Telaio. 3: Gruppo scatola elettrica. 4: Motore. 5: Ventilatore. 6: Gruppo orifizio. 7: Unità nanoeTM X. 8:
Vite di installazione. 9: Piastra di installazione.
1) La posizione iniziale della piastra di installazione è chiusa.
Unità: mm
4
5
6
7
1
4
7
,
5
Ø
2
0
0
1
8
1
2
8
Progetti con nanoeTM X.
Studio dentistico. Francia.
La richiesta di un cliente di
controllare la qualità dell’aria
interna per garantire condizioni
igieniche e di controllo degli
odori ineccepibili.
Negozio Mercat d’autors.
Spagna.
Il nanoeTM X è stato scelto per
migliorare la qualità dell’aria in
un mercato alimentare.
