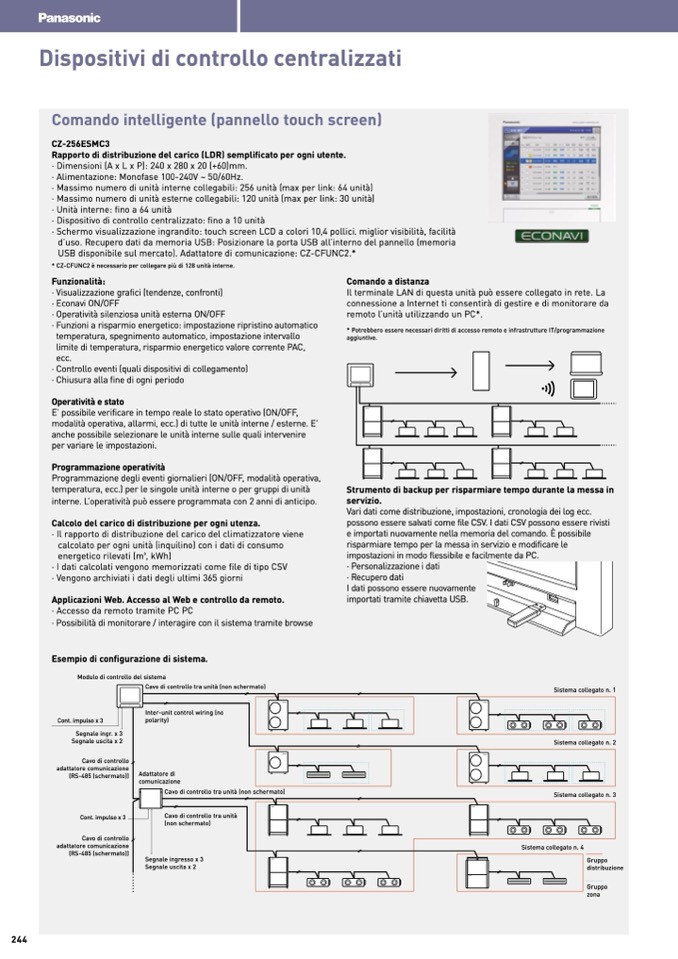

Dispositivi di controllo centralizzati

Comando intelligente (pannello touch screen)

CZ-256ESMC3

Rapporto di distribuzione del carico (LDR) semplificato per ogni utente.

· Dimensioni (A x L x P): 240 x 280 x 20 (+60)mm.

· Alimentazione: Monofase 100-240V ~ 50/60Hz.

· Massimo numero di unità interne collegabili: 256 unità (max per link: 64 unit

à)

· Massimo numero di unità esterne collegabili: 120 unità (max per link: 30 unità)

· Unità interne: fino a 64 unità

· Dispositivo di controllo centralizzato: fino a 10 unità

· Schermo visualizzazione ingrandito: touch screen LCD a colori 10,4 pollici. miglior visibilità, facilità

d’uso. Recupero dati da memoria USB: Posizionare la porta USB all’interno del pannello (memoria

USB disponibile sul mercato). Adattatore di comunicazione: CZ-CFUNC2.*

* CZ-CFUNC2 è necessario per collegare più di 128 unità interne.

Funzionalità:

· Visualizzazione grafici (tendenze, confronti)

· Econavi ON/OFF

· Operatività silenziosa unità esterna ON/OFF

· Funzioni a risparmio energetico: impostazione ripristino automatico

temperatura, spegnimento automatico, impostazione intervallo

limite di temperatura, risparmio energetico valore corrente PAC,

ecc.

· Controllo eventi (quali dispositivi di collegamento)

· Chiusura alla fine di ogni periodo

Operatività e stato

E’ possibile verificare in tempo reale lo stato operativo (ON/OFF,

modalità operativa, allarmi, ecc.) di tutte le unità interne / esterne. E’

anche possibile selezionare le unità interne sulle quali intervenire

per variare le impostazioni.

Programmazione operatività

Programmazione degli eventi giornalieri (ON/OFF, modalità operativa,

temperatura, ecc.) per le singole unità interne o per gruppi di unità

interne. L’operatività può essere programmata con 2 anni di anticipo.

Calcolo del carico di distribuzione per ogni utenza.

· Il rapporto di distribuzione del carico del climatizzatore viene

calcolato per ogni unità (inquilino) con i dati di consumo

energetico rilevati (m3, kWh)

· I dati calcolati vengono memorizzati come file di tipo CSV

· Vengono archiviati i dati degli ultimi 365 giorni

Applicazioni Web. Accesso al Web e controllo da remoto.

· Accesso da remoto tramite PC PC

· Possibilità di monitorare / interagire con il sistema tramite browse

Esempio di configurazione di sistema.

Modulo di controllo del sistema

Cavo di controllo tra unità (non schermato)

Comando a distanza

Il terminale LAN di questa unità può essere collegato in rete. La

connessione a Internet ti consentirà di gestire e di monitorare da

remoto l’unità utilizzando un PC*.

* Potrebbero essere necessari diritti di accesso remoto e infrastrutture IT/programmazione

aggiuntive.

Strumento di backup per risparmiare tempo durante la messa in

servizio.

Vari dati come distribuzione, impostazioni, cronologia dei log ecc.

possono essere salvati come file CSV. I dati CSV possono essere rivisti

e importati nuovamente nella memoria del comando. È possibile

risparmiare tempo per la messa in servizio e modificare le

impostazioni in modo flessibile e facilmente da PC.

· Personalizzazione i dati

· Recupero dati

I dati possono essere nuovamente

importati tramite chiavetta USB.

Cont. impulso x 3

Segnale ingr. x 3

Segnale uscita x 2

Cavo di controllo

adattatore comunicazione

(RS-485 (schermato))

Cont. impulso x 3

Cavo di controllo

adattatore comunicazione

(RS-485 (schermato))

Inter-unit control wiring (no

polarity)

Adattatore di

comunicazione

Cavo di controllo tra unità (non schermato)

Cavo di controllo tra unità

(non schermato)

Segnale ingresso x 3

Segnale uscita x 2

Sistema collegato n. 1

Sistema collegato n. 2

Sistema collegato n. 3

Sistema collegato n. 4

Gruppo

distribuzione

Gruppo

zona
