246

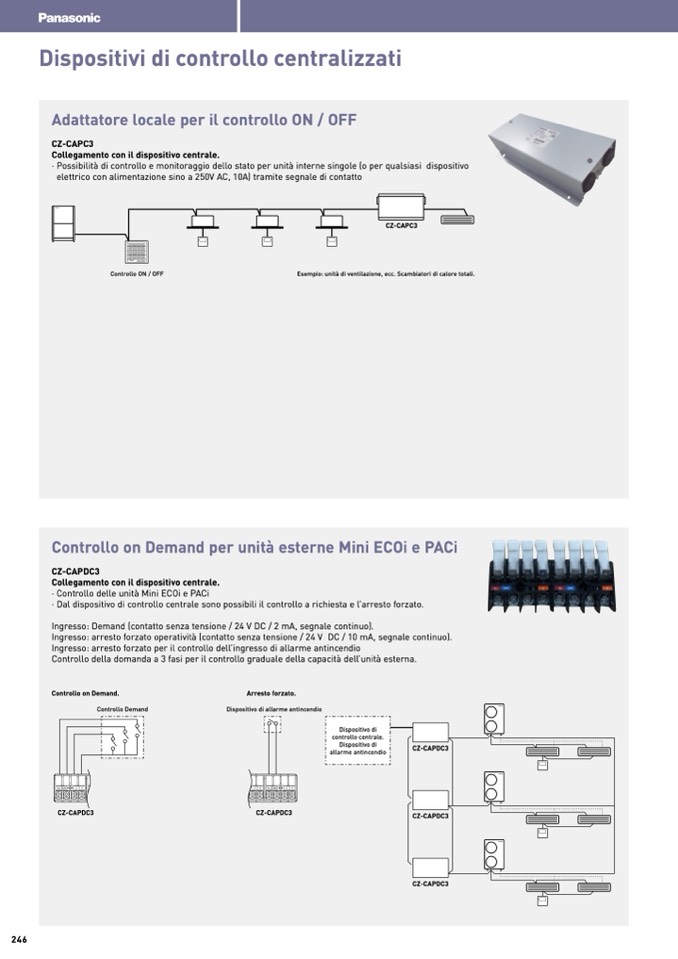

Dispositivi di controllo centralizzati

Adattatore locale per il controllo ON / OFF

CZ-CAPC3

Collegamento con il dispositivo centrale.

· Possibilità di controllo e monitoraggio dello stato per unità interne singole (o per qualsiasi dispositivo

elettrico con alimentazione sino a 250V AC, 10A) tramite segnale di contatto

CZ-CAPC3

Controllo ON / OFF

Esempio: unità di ventilazione, ecc. Scambiatori di calore totali.

Controllo on Demand per unità esterne Mini ECOi e PACi

CZ-CAPDC3

Collegamento con il dispositivo centrale.

· Controllo delle unit

à Mini ECOi e PACi

· Dal dispositivo di controllo centrale sono possibili il controllo a richiesta e l’arresto forzato.

Ingresso: Demand (contatto senza tensione / 24 V DC / 2 mA, segnale continuo).

Ingresso: arresto forzato operatività (contatto senza tensione / 24 V DC / 10 mA, segnale continuo).

Ingresso: arresto forzato per il controllo dell’ingresso di allarme antincendio

Controllo della domanda a 3 fasi per il controllo graduale della capacità dell’unità esterna.

Controllo on Demand.

Arresto forzato.

Dispositivo di allarme antincendio

CZ-CAPDC3

Controllo Demand

Dispositivo di

controllo centrale.

Dispositivo di

allarme antincendio

1(L) 2(N)

3

4

1(L) 2(N)

3

4

CZ-CAPDC3

CZ-CAPDC3

CZ-CAPDC3

1(L) 2(N)

3

4

1(L) 2(N)

3

4

CZ-CAPDC3
