CONNETTIVITÀ

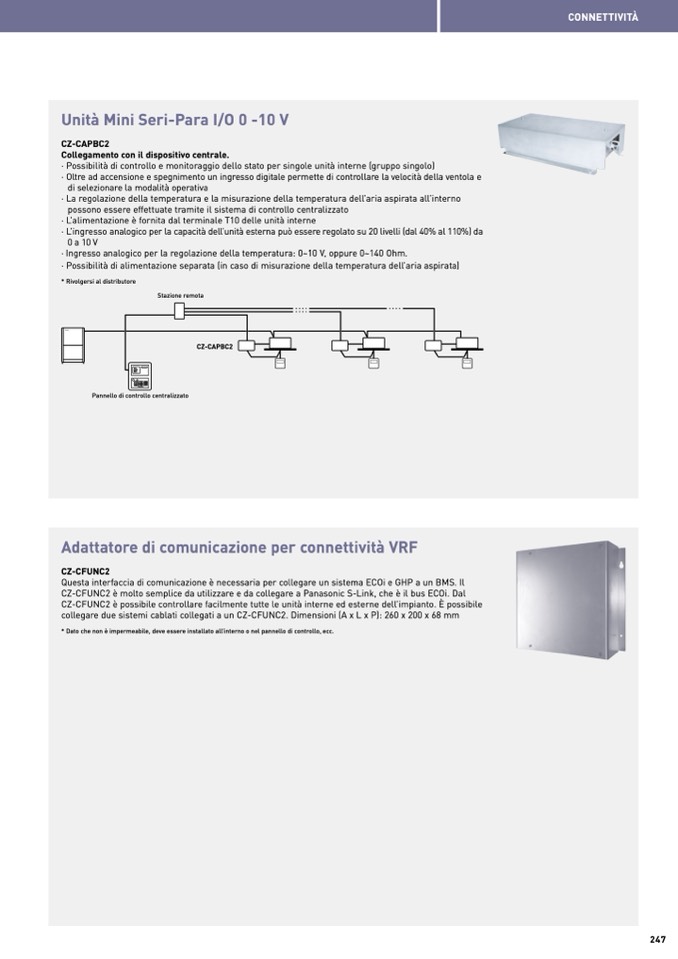

Unità Mini Seri-Para I/O 0 -10 V

CZ-CAPBC2

Collegamento con il dispositivo centrale.

· Possibilità di controllo e monitoraggio dello stato per singole unità interne (gruppo singolo)

· Oltre ad accensione e spegnimento un ingresso digitale permette di controllare la velocità della ventola e

di selezionare la modalità operativa

· La regolazione della temperatura e la misurazione della temperatura dell’aria aspirata all’interno

possono essere effettuate tramite il sistema di controllo centralizzato

· L’alimentazione è fornita dal terminale T10 delle unità interne

· L’ingresso analogico per la capacità dell’unità esterna può essere regolato su 20 livelli (dal 40% al 110%) da

0a10V

· Ingresso analogico per la regolazione della temperatura: 0~10 V, oppure 0~140 Ohm.

· Possibilità di alimentazione separata (in caso di misurazione della temperatura dell’aria aspirata)

* Rivolgersi al distributore

Stazione remota

CZ-CAPBC2

Pannello di controllo centralizzato

Adattatore di comunicazione per connettività VRF

CZ-CFUNC2

Questa interfaccia di comunicazione è necessaria per collegare un sistema ECOi e GHP a un BMS. Il

CZ-CFUNC2 è molto semplice da utilizzare e da collegare a Panasonic S-Link, che è il bus ECOi. Dal

CZ-CFUNC2 è possibile controllare facilmente tutte le unità interne ed esterne dell’impianto.

È possibile

collegare due sistemi cablati collegati a un CZ-CFUNC2. Dimensioni (A x L x P): 260 x 200 x 68 mm

* Dato che non è impermeabile, deve essere installato all’interno o nel pannello di controllo, ecc.

247
