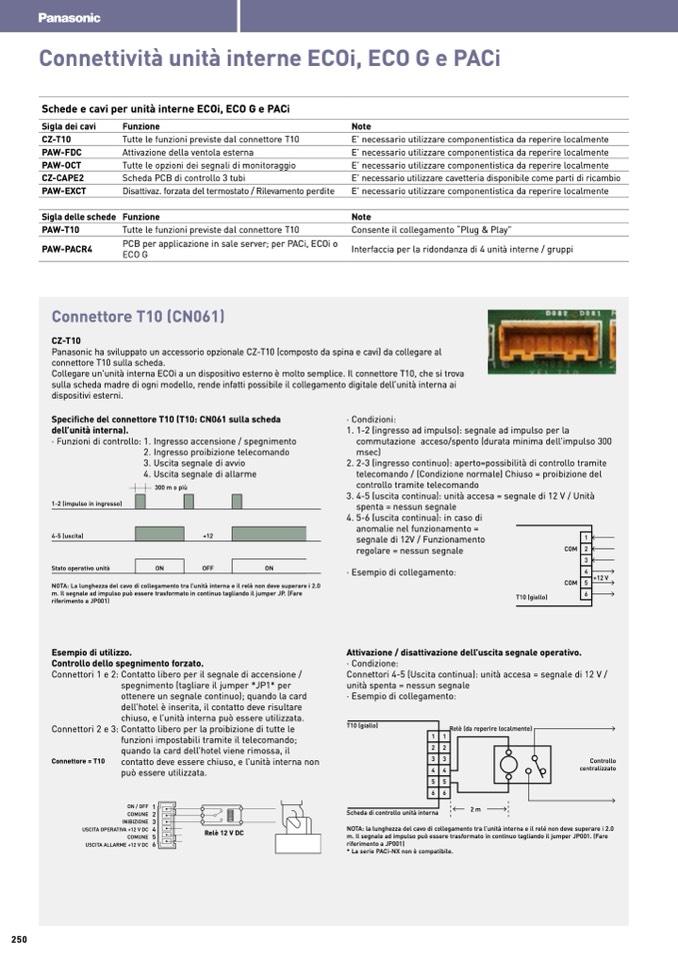

Connettività unità interne ECOi, ECO G e PACi

Schede e cavi per unità interne ECOi, ECO G e PACi

Sigla dei cavi

CZ-T10

PAW-FDC

PAW-OCT

CZ-CAPE2

PAW-EXCT

Sigla delle schede

PAW-T10

PAW-PACR4

Funzione

Tutte le funzioni previste dal connettore T10

Attivazione della ventola esterna

Tutte le opzioni dei segnali di monitoraggio

Scheda PCB di controllo 3 tubi

Disattivaz. forzata del termostato / Rilevamento perdite

Funzione

Tutte le funzioni previste dal connettore T10

PCB per applicazione in sale server; per PACi, ECOi o

ECO G

Note

E’ necessario utilizzare componentistica da reperire localmente

E’ necessario utilizzare componentistica da reperire localmente

E’ necessario utilizzare componentistica da reperire localmente

E’ necessario utilizzare cavetteria disponibile come parti di ricambio

E’ necessario utilizzare componentistica da reperire localmente

Note

Consente il collegamento “Plug & Play”

Interfaccia per la ridondanza di 4 unità interne / gruppi

250

Connettore T10 (CN061)

CZ-T10

Panasonic ha sviluppato un accessorio opzionale CZ-T10 (composto da spina e cavi) da collegare al

connettore T10 sulla scheda.

Collegare un’unità interna ECOi a un dispositivo esterno è molto semplice. Il connettore T10, che si trova

sulla scheda madre di ogni modello, rende infatti possibile il collegamento digitale dell’unit

à interna ai

dispositivi esterni.

Specifiche del connettore T10 (T10: CN061 sulla scheda

dell’unità interna).

· Funzioni di controllo: 1. Ingresso accensione / spegnimento

· Condizioni:

1. 1-2 (ingresso ad impulso): segnale ad impulso per la

commutazione acceso/spento (durata minima dell’impulso 300

msec)

2. 2-3 (ingresso continuo): aperto=possibilità di controllo tramite

telecomando / (Condizione normale) Chiuso = proibizione del

controllo tramite telecomando

3. 4-5 (uscita continua): unità accesa = segnale di 12 V / Unità

1-2 (impulso in ingresso)

4-5 (uscita)

Stato operativo unità

+12

OFF

spenta = nessun segnale

4. 5-6 (uscita continua): in caso di

anomalie nel funzionamento =

segnale di 12V / Funzionamento

regolare = nessun segnale

· Esempio di collegamento:

1

COM 2

3

4

+12 V

COM 5

T10 (giallo)

6

2. Ingresso proibizione telecomando

3. Uscita segnale di avvio

4. Uscita segnale di allarme

300 m o più

NOTA: La lunghezza del cavo di collegamento tra l’unità interna e il relè non deve superare i 2.0

m. Il segnale ad impulso può essere trasformato in continuo tagliando il jumper JP. (Fare

riferimento a JP001)

Esempio di utilizzo.

Controllo dello spegnimento forzato.

Connettori 1 e 2: Contatto libero per il segnale di accensione /

spegnimento (tagliare il jumper *JP1* per

ottenere un segnale continuo); quando la card

dell’hotel è inserita, il contatto deve risultare

chiuso, e l’unità interna può essere utilizzata.

Connettori 2 e 3: Contatto libero per la proibizione di tutte le

funzioni impostabili tramite il telecomando;

quando la card dell’hotel viene rimossa, il

Connettore = T10

contatto deve essere chiuso, e l’unità interna non

può essere utilizzata.

Attivazione / disattivazione dell’uscita segnale operativo.

· Condizione:

Connettori 4-5 (Uscita continua): unità accesa = segnale di 12 V /

unità spenta = nessun segnale

· Esempio di collegamento:

ON/OFF 1

COMUNE 2

INIBIZIONE 3

USCITA OPERATIVA +12 V DC 4

COMUNE 5

USCITA ALLARME +12 V DC 6

Scheda di controllo unità interna

2m

ON

ON

T10 (giallo)

11

Relè (da reperire localmente)

22

33

44

55

66

Controllo

centralizzato

Relè 12 V DC

NOTA: la lunghezza del cavo di collegamento tra l’unità interna e il relé non deve superare i 2.0

m. Il segnale ad impulso può essere trasformato in continuo tagliando il jumper JP001. (Fare

riferimento a JP001)

* La serie PACi-NX non è compatibile.
