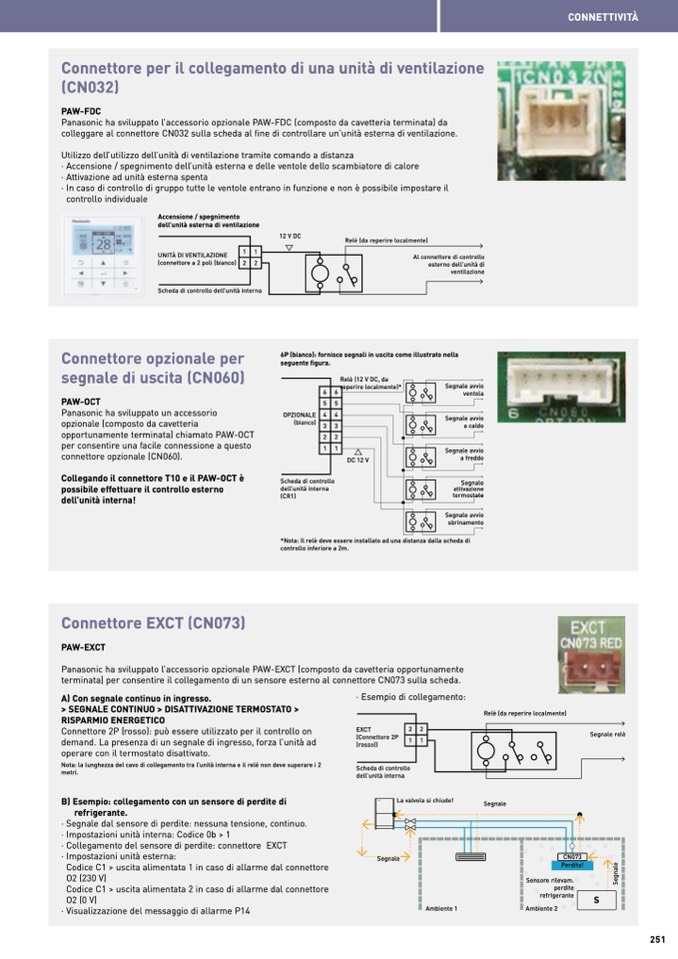

CONNETTIVITÀ
Connettore per il collegamento di una unità di ventilazione
(CN032)
PAW-FDC
Panasonic ha sviluppato l’accessorio opzionale PAW-FDC (composto da cavetteria terminata) da
colleggare al connettore CN032 sulla scheda al fine di controllare un’unità esterna di ventilazione.
Utilizzo dell’utilizzo dell’unità di ventilazione tramite comando a distanza
· Accensione / spegnimento dell’unità esterna e delle ventole dello scambiatore di calore
· Attivazione ad unità esterna spenta
· In caso di controllo di gruppo tutte le ventole entrano in funzione e non è possibile impostare il
controllo individuale
Accensione / spegnimento
dell’unità esterna di ventilazione
12 V DC
Relè (da reperire localmente)
Al connettore di controllo
esterno dell’unità di
ventilazione
UNITÀ DI VENTILAZIONE
(connettore a 2 poli (bianco)
1 1
2 2
Scheda di controllo dell’unità interna
Connettore opzionale per
segnale di uscita (CN060)
6P (bianco): fornisce segnali in uscita come illustrato nella
seguente figura.
6
PAW-OCT
5
Panasonic ha sviluppato un accessorio
4
Relè (12 V DC, da
reperire localmente)*
DC 12 V
Segnale avvio
ventola
Segnale avvio
a caldo
Segnale avvio
a freddo
Segnale
attivazione
termostato
Segnale avvio
sbrinamento
6
5
OPZIONALE 4
(bianco)
3
2
1
opzionale (composto da cavetteria
opportunamente terminata) chiamato PAW-OCT
per consentire una facile connessione a questo
connettore opzionale (CN060).
Collegando il connettore T10 e il PAW-OCT è
possibile effettuare il controllo esterno
dell’unità interna!
3
2
1
Scheda di controllo
dell’unità interna
(CR1)
*Nota: Il relè deve essere installato ad una distanza dalla scheda di
controllo inferiore a 2m.
Connettore EXCT (CN073)
PAW-EXCT
Panasonic ha sviluppato l’accessorio opzionale PAW-EXCT (composto da cavetteria opportunamente
terminata) per consentire il collegamento di un sensore esterno al connettore CN073 sulla scheda.
A) Con segnale continuo in ingresso.
> SEGNALE CONTINUO > DISATTIVAZIONE TERMOSTATO >
RISPARMIO ENERGETICO
Connettore 2P (rosso): può essere utilizzato per il controllo on
demand. La presenza di un segnale di ingresso, forza l’unità ad
operare con il termostato disattivato.
Nota: la lunghezza del cavo di collegamento tra l’unità interna e il relé non deve superare i 2
metri.
B) Esempio: collegamento con un sensore di perdite di
refrigerante.
· Segnale dal sensore di perdite: nessuna tensione, continuo.
· Impostazioni unità interna: Codice 0b > 1
· Collegamento del sensore di perdite: connettore EXCT
· Impostazioni unità esterna:
Codice C1 > uscita alimentata 1 in caso di allarme dal connettore
O2 (230 V)
Codice C1 > uscita alimentata 2 in caso di allarme dal connettore
O2 (0 V)
· Esempio di collegamento:
EXCT
22
Relè (da reperire localmente)
· Visualizzazione del messaggio di allarme P14
Ambiente 1
(Connettore 2P
(rosso))
1 1
Segnale relè
Scheda di controllo
dell’unità interna
La valvola si chiude!
Segnale
Segnale
CN073
Perdita!
Sensore rilevam.
perdite
refrigerante
Ambiente 2
S
e
g
n
a
l
e
S
251
