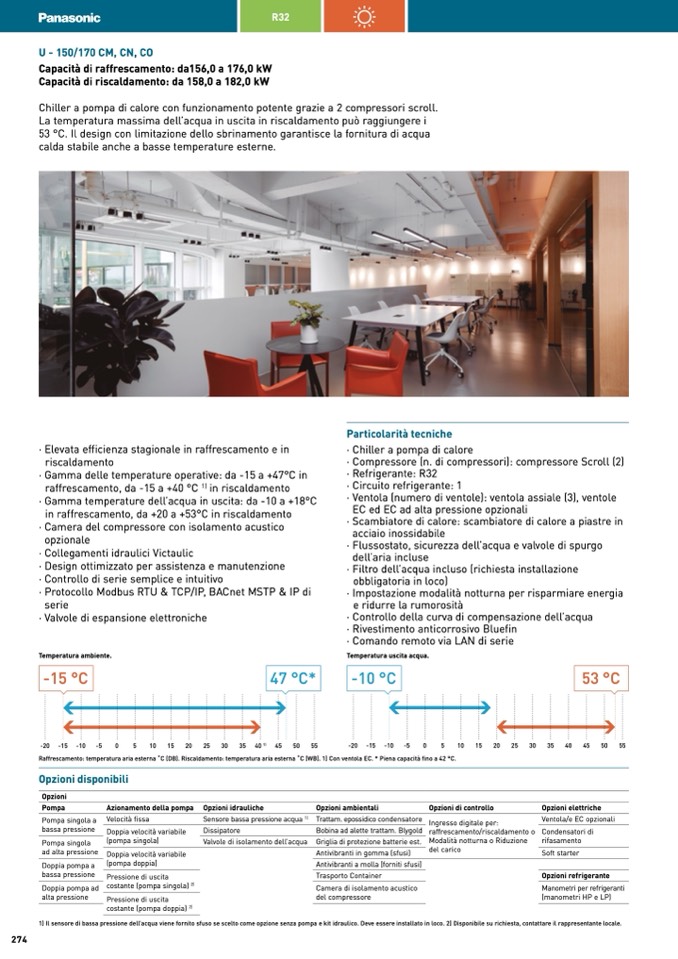

R32

U - 150/170 CM, CN, CO

Capacità di raffrescamento: da156,0 a 176,0 kW

Capacità di riscaldamento: da 158,0 a 182,0 kW

Chiller a pompa di calore con funzionamento potente grazie a 2 compressori scroll.

La temperatura massima dell’acqua in uscita in riscaldamento può raggiungere i

53 °C. Il design con limitazione dello sbrinamento garantisce la fornitura di acqua

calda stabile anche a basse temperature esterne.

· Elevata efficienza stagionale in raffrescamento e in

riscaldamento

· Gamma delle temperature operative: da -15 a +47°C in

raffrescamento, da -15 a +40 °C

1)

in riscaldamento

· Gamma temperature dell’acqua in uscita: da -10 a +18°C

in raffrescamento, da +20 a +53°C in riscaldamento

· Camera del compressore con isolamento acustico

opzionale

· Collegamenti idraulici Victaulic

· Design ottimizzato per assistenza e manutenzione

· Controllo di serie semplice e intuitivo

· Protocollo Modbus RTU & TCP/IP, BACnet MSTP & IP di

· Chiller a pompa di calore

· Compressore (n. di compressori): compressore Scroll (2)

· Refrigerante: R32

· Circuito refrigerante: 1

· Ventola (numero di ventole): ventola assiale (3), ventole

serie

· Valvole di espansione elettroniche

Temperatura ambiente.

‐15 °C

obbligatoria in loco)

· Impostazione modalità notturna per risparmiare energia

47 °C*

‐10 °C

53 °C

-20 -15 -10 -5

0

5

10 15 20 25 30 35 40 45 50 55

Particolarità tecniche

EC ed EC ad alta pressione opzionali

· Scambiatore di calore: scambiatore di calore a piastre in

acciaio inossidabile

· Flussostato, sicurezza dell’acqua e valvole di spurgo

dell’aria incluse

· Filtro dell’acqua incluso (richiesta installazione

e ridurre la rumorosità

· Controllo della curva di compensazione dell’acqua

· Rivestimento anticorrosivo Bluefin

· Comando remoto via LAN di serie

Temperatura uscita acqua.

-20 -15 -10 -5

0

5

10 15 20 25 30 35 40

1)

45 50 55

Raffrescamento: temperatura aria esterna ̊C (DB). Riscaldamento: temperatura aria esterna ̊C (WB). 1) Con ventola EC. * Piena capacità fino a 42 °C.

Opzioni disponibili

Opzioni

Pompa

Pompa singola a

bassa pressione

Pompa singola

ad alta pressione

Doppia pompa a

bassa pressione

Doppia pompa ad

alta pressione

Azionamento della pompa

Velocità fissa

Doppia velocità variabile

(pompa singola)

Doppia velocità variabile

(pompa doppia)

Pressione di uscita

costante (pompa singola)

2)

Pressione di uscita

costante (pompa doppia)

2)

Opzioni idrauliche

Sensore bassa pressione acqua

1)

Dissipatore

Valvole di isolamento dell’acqua

Opzioni ambientali

Trattam. epossidico condensatore

Bobina ad alette trattam. Blygold

Griglia di protezione batterie est.

Antivibranti in gomma (sfusi)

Antivibranti a molla (forniti sfusi)

Trasporto Container

Camera di isolamento acustico

del compressore

Opzioni di controllo

Ingresso digitale per:

raffrescamento/riscaldamento o

Modalità notturna o Riduzione

del carico

Opzioni elettriche

Ventola/e EC opzionali

Condensatori di

rifasamento

Soft starter

Opzioni refrigerante

Manometri per refrigeranti

(manometri HP e LP)

274

1) Il sensore di bassa pressione dell’acqua viene fornito sfuso se scelto come opzione senza pompa e kit idraulico. Deve essere installato in loco. 2) Disponibile su richiesta, contattare il rappresentante locale.
