CO

2

REFRIGERAZIONE

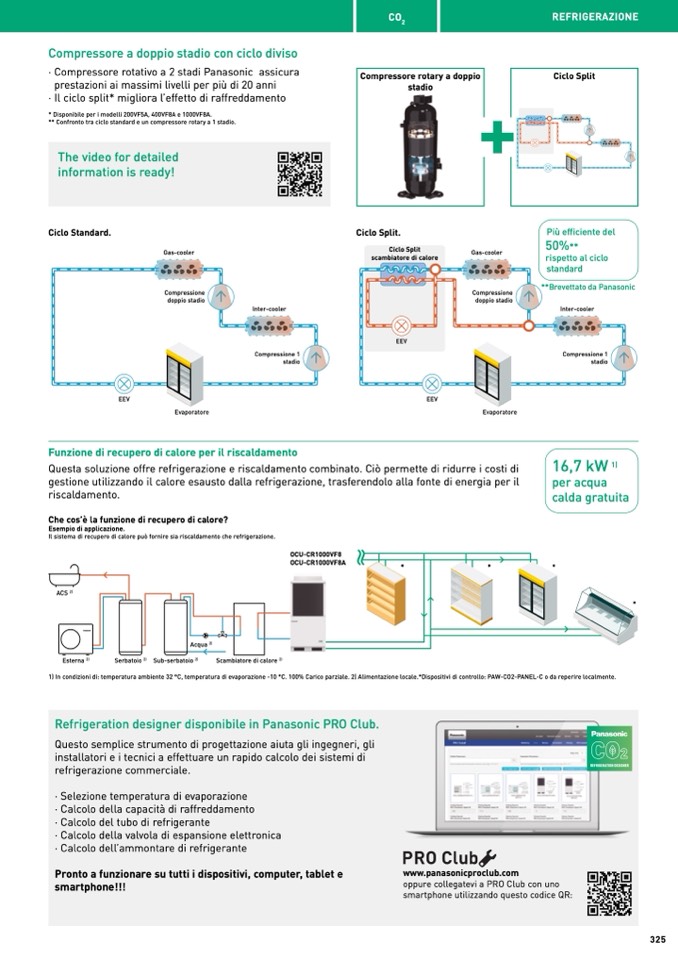

Compressore a doppio stadio con ciclo diviso

· Compressore rotativo a 2 stadi Panasonic assicura

prestazioni ai massimi livelli per più di 20 anni

· Il ciclo split* migliora l’effetto di raffreddamento

* Disponibile per i modelli 200VF5A, 400VF8A e 1000VF8A.

** Confronto tra ciclo standard e un compressore rotary a 1 stadio.

Compressore rotary a doppio

stadio

Ciclo Split

The video for detailed

information is ready!

Ciclo Standard.

Più efficiente del

50%**

rispetto al ciclo

standard

**Brevettato da Panasonic

Inter-cooler

Compressione 1

stadio

16,7 kW

1)

per acqua

calda gratuita

Ciclo Split.

Ciclo Split

scambiatore di calore

EEV

EEV

Questa soluzione offre refrigerazione e riscaldamento combinato. Ciò permette di ridurre i costi di

gestione utilizzando il calore esausto dalla refrigerazione, trasferendolo alla fonte di energia per il

riscaldamento.

Gas-cooler

Gas-cooler

Compressione

doppio stadio

Evaporatore

Compressione

doppio stadio

Inter-cooler

Compressione 1

stadio

EEV

Funzione di recupero di calore per il riscaldamento

Che cos’è la funzione di recupero di calore?

Esempio di applicazione.

Il sistema di recupero di calore può fornire sia riscaldamento che refrigerazione.

ACS

2)

OCU-CR1000VF8

OCU-CR1000VF8A

*

Evaporatore

*

Serbatoio

2)

Scambiatore di calore

2)

Acqua

2)

Sub-serbatoio

2)

Esterna

2)

1) In condizioni di: temperatura ambiente 32 °C, temperatura di evaporazione -10 °C. 100% Carico parziale. 2) Alimentazione locale.*Dispositivi di controllo: PAW-CO2-PANEL-C o da reperire localmente.

*

*

Refrigeration designer disponibile in Panasonic PRO Club.

Questo semplice strumento di progettazione aiuta gli ingegneri, gli

installatori e i tecnici a effettuare un rapido calcolo dei sistemi di

refrigerazione commerciale.

· Selezione temperatura di evaporazione

· Calcolo della capacità di raffreddamento

· Calcolo del tubo di refrigerante

· Calcolo della valvola di espansione elettronica

· Calcolo dell’ammontare di refrigerante

Pronto a funzionare su tutti i dispositivi, computer, tablet e

smartphone!!!

www.panasonicproclub.com

oppure collegatevi a PRO Club con uno

smartphone utilizzando questo codice QR:
