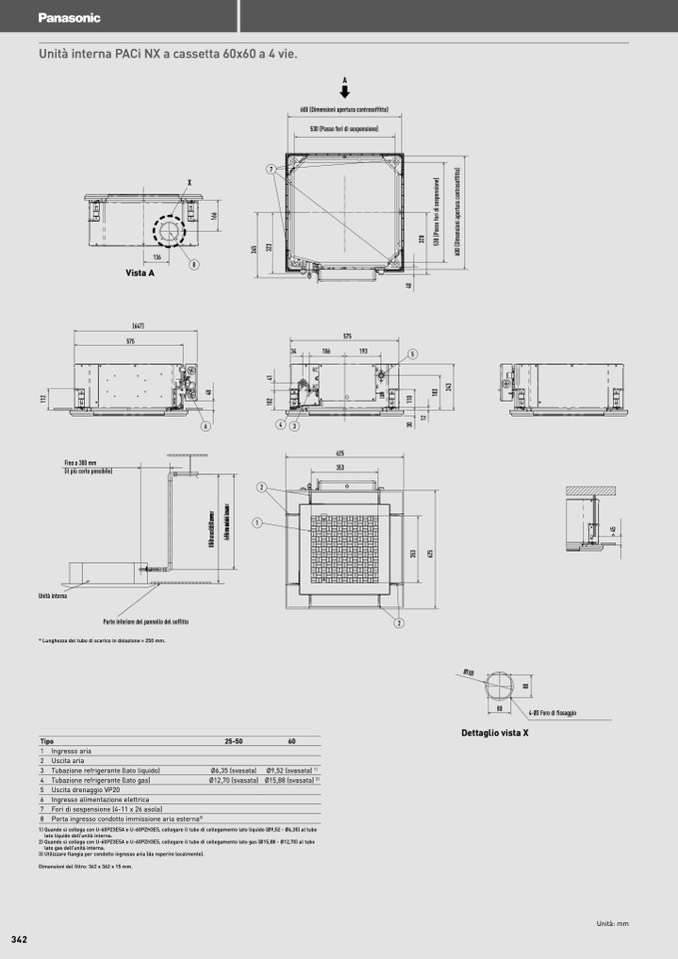

Unità interna PACi NX a cassetta 60x60 a 4 vie.
Fino a 300 mm
(il più corto possibile)
Unità interna
* Lunghezza del tubo di scarico in dotazione = 250 mm.
Tipo
2
1
136
Vista A
(647)
575
X
8
Parte inferiore del pannello del soffitto
2
1 Ingresso aria
2 Uscita aria
3 Tubazione refrigerante (lato liquido)
4 Tubazione refrigerante (lato gas)
5 Uscita drenaggio VP20
6 Ingresso alimentazione elettrica
7 Fori di sospensione (4-11 x 26 asola)
8 Porta ingresso condotto immissione aria esterna
3)
Ø6,35 (svasata)
Ø12,70 (svasata)
1) Quando si collega con U-60PZ3E5A o U-60PZH3E5, collegare il tubo di collegamento lato liquido (Ø9,52 - Ø6,35) al tubo
lato liquido dell’unità interna.
2) Quando si collega con U-60PZ3E5A o U-60PZH3E5, collegare il tubo di collegamento lato gas (Ø15,88 - Ø12,70) al tubo
lato gas dell’unità interna.
3) Utilizzare flangia per condotto ingresso aria (da reperire localmente).
Dimensioni del filtro: 362 x 362 x 15 mm.
6
4
3
25-50
60
Ø9,52 (svasata)
1)
Ø15,88 (svasata)
2)
4-Ø3 Foro di fissaggio
Dettaglio vista X
7
34
186
575
625
193
5
A
600 (Dimensioni apertura controsoffitto)
Unità: mm
530 (Passo fori di sospensione)
