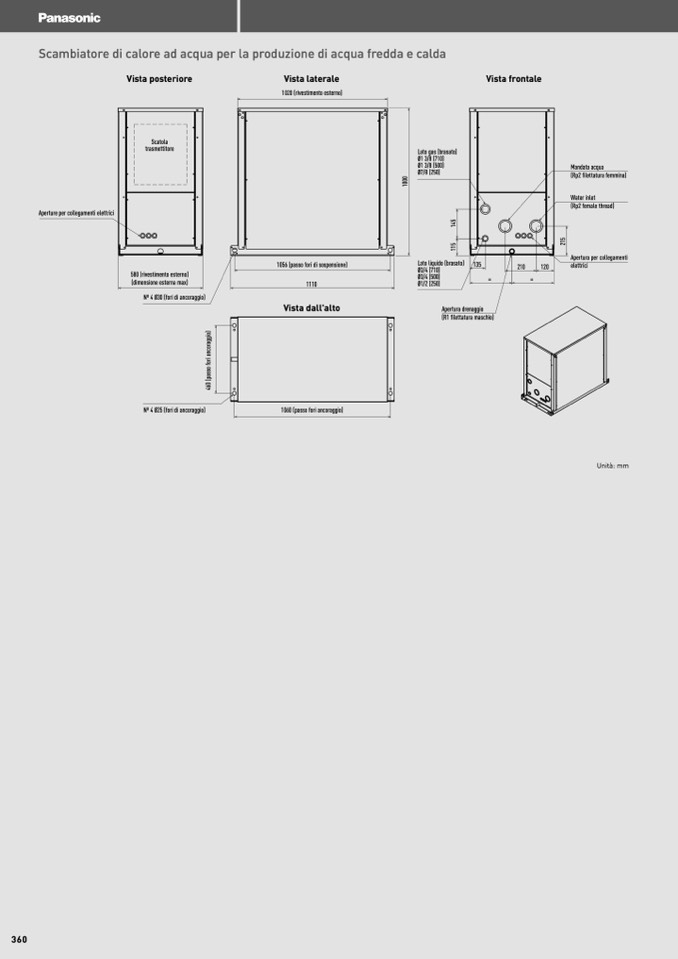

Scambiatore di calore ad acqua per la produzione di acqua fredda e calda

Aperture per collegamenti elettrici

5

4

1

Vista posteriore

Scatola

trasmettitore

580 (rivestimento esterno)

(dimensione esterna max)

No 4 Ø30 (fori di ancoraggio)

)

o

i

g

a

r

o

c

n

a

i

r

o

f

o

s

a

p

(

0

6

4

Vista laterale

1020 (rivestimento esterno)

Vista frontale

No 4 Ø25 (fori di ancoraggio)

1056 (passo fori di sospensione)

1110

Vista dall'alto

1060 (passo fori ancoraggio)

1

Lato liquido (brasato)

135

Ø3/4 (710)

Ø3/4 (500)

Ø1/2 (250)

=

Apertura drenaggio

(R1 filettatura maschio)

210

120

=

Lato gas (brasato)

Ø1 3/8 (710)

Ø1 3/8 (500)

Ø7/8 (250)

0

1

Mandata acqua

(Rp2 filettatura femmina)

Water inlet

(Rp2 female thread)

Apertura per collegamenti

elettrici

5

5

1

2

Unità: mm
