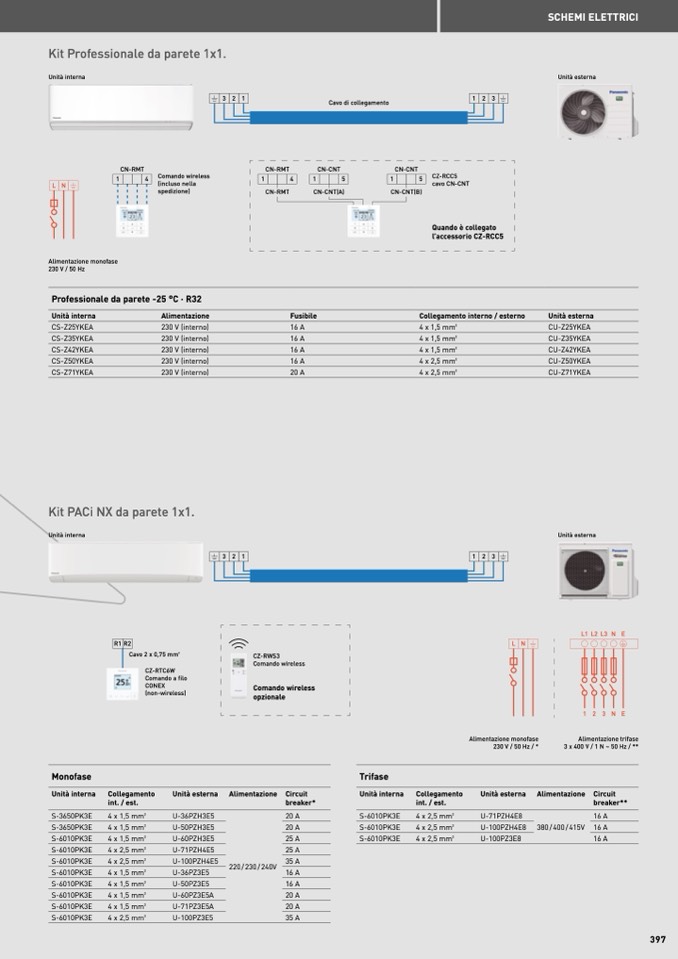

SCHEMI ELETTRICI

Kit Professionale da parete 1x1.

Unità interna

LN

Unità esterna

3

2

1

Cavo di collegamento

1

CN-CNT

CN-CNT

4

1

5

1

5

CZ-RCC5

2 3

1

4

1

cavo CN-CNT

CN-RMT

Comando wireless

(incluso nella

spedizione)

CN-RMT

CN-RMT

CN-CNT(A)

CN-CNT(B)

Quando è collegato

l’accessorio CZ-RCC5

Alimentazione monofase

230 V / 50 Hz

Professionale da parete -25 °C · R32

Unità interna

CS-Z25YKEA

CS-Z35YKEA

CS-Z42YKEA

CS-Z50YKEA

CS-Z71YKEA

Alimentazione

230 V (interno)

230 V (interno)

230 V (interno)

230 V (interno)

230 V (interno)

Fusibile

Collegamento interno / esterno

16A

4 x 1,5 mm2

16A

4 x 1,5 mm2

16A

4 x 1,5 mm2

16A

4 x 2,5 mm2

20A

4 x 2,5 mm2

Unità esterna

CU-Z25YKEA

CU-Z35YKEA

CU-Z42YKEA

CU-Z50YKEA

CU-Z71YKEA

Kit PACi NX da parete 1x1.

Unità interna

Unità esterna

L1 L2 L3 N E

123NE

Alimentazione trifase

3 x 400 V / 1 N ~ 50 Hz / **

321

123

R1R2

LN

Cavo 2 x 0,75 mm2

CZ-RTC6W

Comando a filo

CONEX

(non-wireless)

CZ-RWS3

Comando wireless

Comando wireless

opzionale

Alimentazione Circuit

breaker*

Monofase

Unità interna

S-3650PK3E

S-3650PK3E

S-6010PK3E

S-6010PK3E

S-6010PK3E

S-6010PK3E

S-6010PK3E

S-6010PK3E

S-6010PK3E

S-6010PK3E

Collegamento

int. / est.

4 x 1,5 mm2

4 x 1,5 mm2

4 x 1,5 mm2

4 x 2,5 mm2

4 x 2,5 mm2

4 x 1,5 mm2

4 x 1,5 mm2

4 x 1,5 mm2

4 x 1,5 mm2

4 x 2,5 mm2

Unità esterna

U-36PZH3E5

U-50PZH3E5

U-60PZH3E5

U-71PZH4E5

U-100PZH4E5

U-36PZ3E5

U-50PZ3E5

U-60PZ3E5A

U-71PZ3E5A

U-100PZ3E5

Trifase

Unità interna

Collegamento

int. / est.

4 x 2,5 mm2

4 x 2,5 mm2

4 x 2,5 mm2

Unità esterna

U-71PZH4E8

U-100PZH4E8

U-100PZ3E8

Alimentazione Circuit

breaker**

16A

380 / 400 / 415V 16A

16A

Alimentazione monofase

230 V / 50 Hz / *

20A

S-6010PK3E

20A

S-6010PK3E

25A

S-6010PK3E

25A

220 / 230 / 240V

35A

16A

16A

20A

20A

35A
