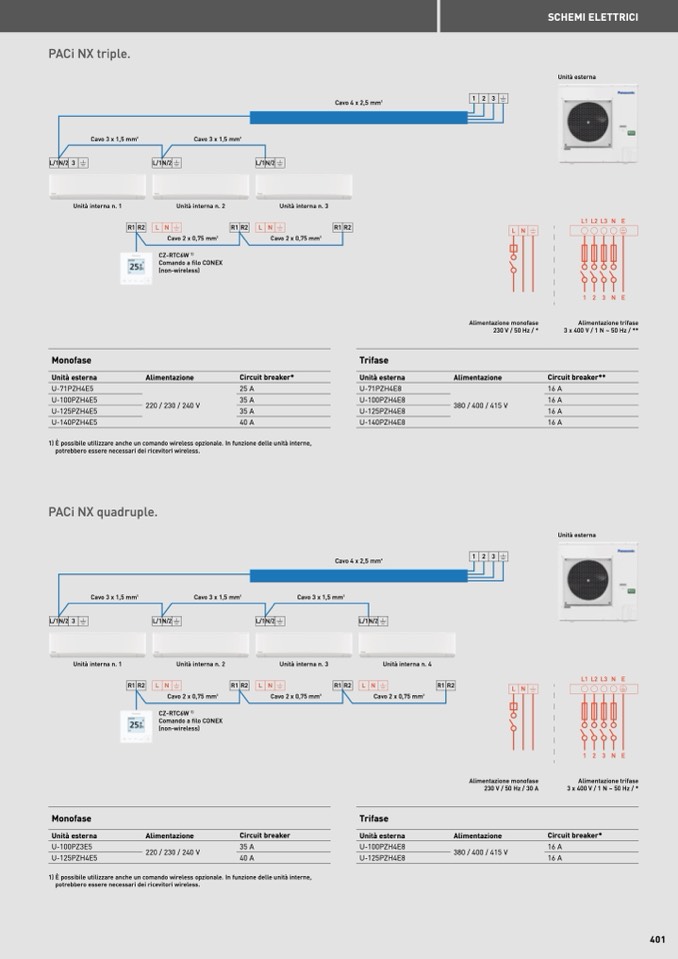

SCHEMI ELETTRICI
PACi NX triple.
L/1N/2 3
L/1N/2
Cavo 3 x 1,5 mm2
Cavo 3 x 1,5 mm2
L/1N/2
Cavo 4 x 2,5 mm2
123
LN
Unità esterna
Unità interna n. 1
Unità interna n. 2
Cavo 2 x 0,75 mm2
CZ-RTC6W
1)
Comando a filo CONEX
(non-wireless)
Alimentazione
220 / 230 / 240 V
Unità interna n. 3
Cavo 2 x 0,75 mm2
Circuit breaker*
25A
35A
35A
40A
R1R2 LN
R1R2 LN
R1R2
L1 L2 L3 N E
123NE
Alimentazione trifase
3 x 400 V / 1 N ~ 50 Hz / **
Circuit breaker**
16 A
16 A
16 A
16 A
Unità esterna
L1 L2 L3 N E
123NE
Alimentazione trifase
3 x 400 V / 1 N ~ 50 Hz / *
Circuit breaker*
16 A
16 A
Alimentazione monofase
230 V / 50 Hz / *
Monofase
Unità esterna
U-71PZH4E5
U-100PZH4E5
U-125PZH4E5
U-140PZH4E5
Trifase
Unità esterna
U-71PZH4E8
U-100PZH4E8
U-125PZH4E8
U-140PZH4E8
Alimentazione
380 / 400 / 415 V
1) È possibile utilizzare anche un comando wireless opzionale. In funzione delle unità interne,
potrebbero essere necessari dei ricevitori wireless.
PACi NX quadruple.
L/1N/2 3
L/1N/2
Monofase
Unità esterna
U-100PZ3E5
U-125PZH4E5
Alimentazione
380 / 400 / 415 V
Cavo 3 x 1,5 mm2
Cavo 3 x 1,5 mm2
L/1N/2
Cavo 4 x 2,5 mm2
Cavo 3 x 1,5 mm2
L/1N/2
123
LN
Unità interna n. 1
Unità interna n. 2
Cavo 2 x 0,75 mm2
CZ-RTC6W
1)
Comando a filo CONEX
(non-wireless)
Alimentazione
220 / 230 / 240 V
Unità interna n. 3
Cavo 2 x 0,75 mm2
Circuit breaker
35 A
40 A
Unità interna n. 4
Cavo 2 x 0,75 mm2
Trifase
Unità esterna
U-100PZH4E8
U-125PZH4E8
R1R2 LN
R1R2 LN
R1R2 LN
R1R2
Alimentazione monofase
230 V / 50 Hz / 30 A
1) È possibile utilizzare anche un comando wireless opzionale. In funzione delle unità interne,
potrebbero essere necessari dei ricevitori wireless.
