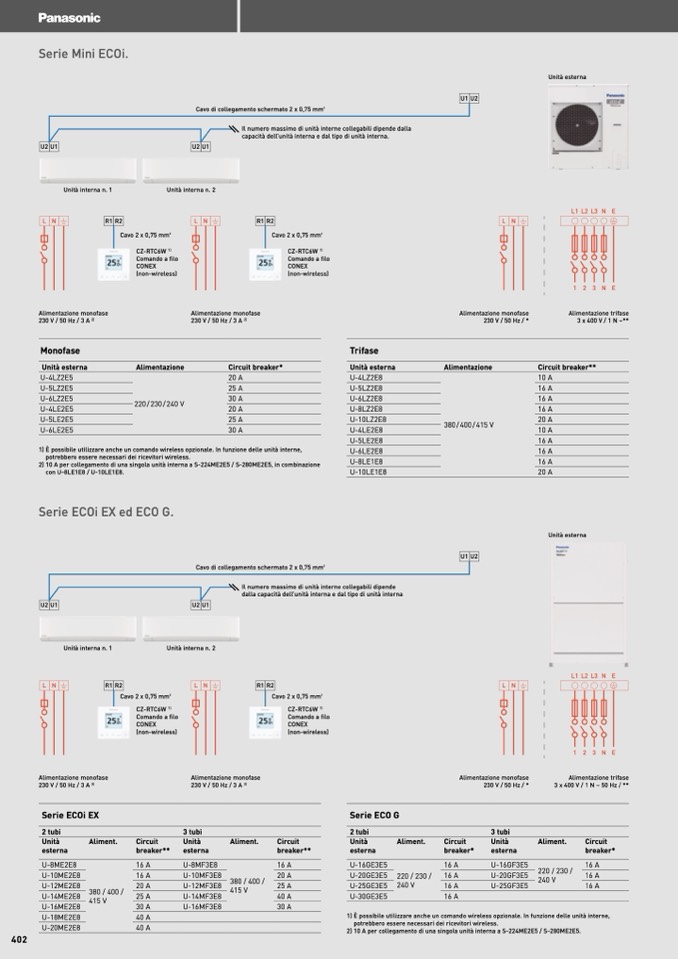

Serie Mini ECOi.

Unità esterna

U1 U2

U2 U1

U2 U1

Unità interna n. 2

Cavo di collegamento schermato 2 x 0,75 mm2

Il numero massimo di unità interne collegabili dipende dalla

capacità dell’unità interna e dal tipo di unità interna.

Unità interna n. 1

LN

R1R2

LN

R1R2

LN

L1 L2 L3 N E

123NE

Alimentazione trifase

3 x 400 V / 1 N ~**

Circuit breaker**

10A

16A

16A

16A

20A

10A

16A

16A

16A

20A

Unità esterna

L1 L2 L3 N E

123NE

Alimentazione trifase

3 x 400 V / 1 N ~ 50 Hz / **

Cavo 2 x 0,75 mm2

CZ-RTC6W

1)

Comando a filo

CONEX

(non-wireless)

Alimentazione

220/230/240 V

Cavo 2 x 0,75 mm2

CZ-RTC6W

1)

Comando a filo

CONEX

(non-wireless)

Alimentazione monofase

230 V / 50 Hz / 3 A

2)

Monofase

Unità esterna

U-4LZ2E5

U-5LZ2E5

U-6LZ2E5

U-4LE2E5

U-5LE2E5

U-6LE2E5

Alimentazione monofase

230 V / 50 Hz / 3 A

2)

Alimentazione monofase

230 V / 50 Hz / *

Circuit breaker*

20A

25A

30A

20A

25A

30A

Trifase

Unità esterna

U-4LZ2E8

U-5LZ2E8

U-6LZ2E8

U-8LZ2E8

U-10LZ2E8

U-4LE2E8

U-5LE2E8

U-6LE2E8

U-8LE1E8

U-10LE1E8

Alimentazione

380/400/415 V

U1 U2

1) È possibile utilizzare anche un comando wireless opzionale. In funzione delle unità interne,

potrebbero essere necessari dei ricevitori wireless.

2) 10 A per collegamento di una singola unità interna a S-224ME2E5 / S-280ME2E5, in combinazione

con U-8LE1E8 / U-10LE1E8.

Serie ECOi EX ed ECO G.

U2 U1

U2 U1

Unità interna n. 2

Cavo di collegamento schermato 2 x 0,75 mm2

Il numero massimo di unità interne collegabili dipende

dalla capacità dell’unità interna e dal tipo di unità interna

Unità interna n. 1

LN

R1R2

LN

R1R2

LN

Alimentazione monofase

230 V / 50 Hz / 3 A

2)

Serie ECOi EX

CZ-RTC6W

1)

Comando a filo

CONEX

(non-wireless)

Circuit

breaker**

16A

16A

20A

25A

30A

40A

40A

Alimentazione monofase

230 V / 50 Hz / 3 A

2)

Alimentazione monofase

230 V / 50 Hz / *

3 tubi

Circuit

Unità

breaker*

esterna

16A

U-16GF3E5

16A

U-20GF3E5

16A

U-25GF3E5

16A

Cavo 2 x 0,75 mm2

Cavo 2 x 0,75 mm2

CZ-RTC6W

1)

Comando a filo

CONEX

(non-wireless)

2 tubi

Unità

esterna

U-8ME2E8

U-10ME2E8

U-12ME2E8

U-14ME2E8

U-16ME2E8

U-18ME2E8

U-20ME2E8

Aliment.

380 / 400 /

415 V

3 tubi

Unità

esterna

U-8MF3E8

U-10MF3E8

U-12MF3E8

U-14MF3E8

U-16MF3E8

Aliment.

Circuit

breaker**

16A

Serie ECO G

2 tubi

Unità

Aliment.

esterna

U-16GE3E5

U-20GE3E5

U-25GE3E5

U-30GE3E5

Aliment.

220 / 230 /

240 V

Circuit

breaker*

16 A

16 A

16 A

380 / 400 /

20A

220 / 230 /

240 V

415 V

25A

40A

30A

1) È possibile utilizzare anche un comando wireless opzionale. In funzione delle unità interne,

potrebbero essere necessari dei ricevitori wireless.

2) 10 A per collegamento di una singola unità interna a S-224ME2E5 / S-280ME2E5.

402
