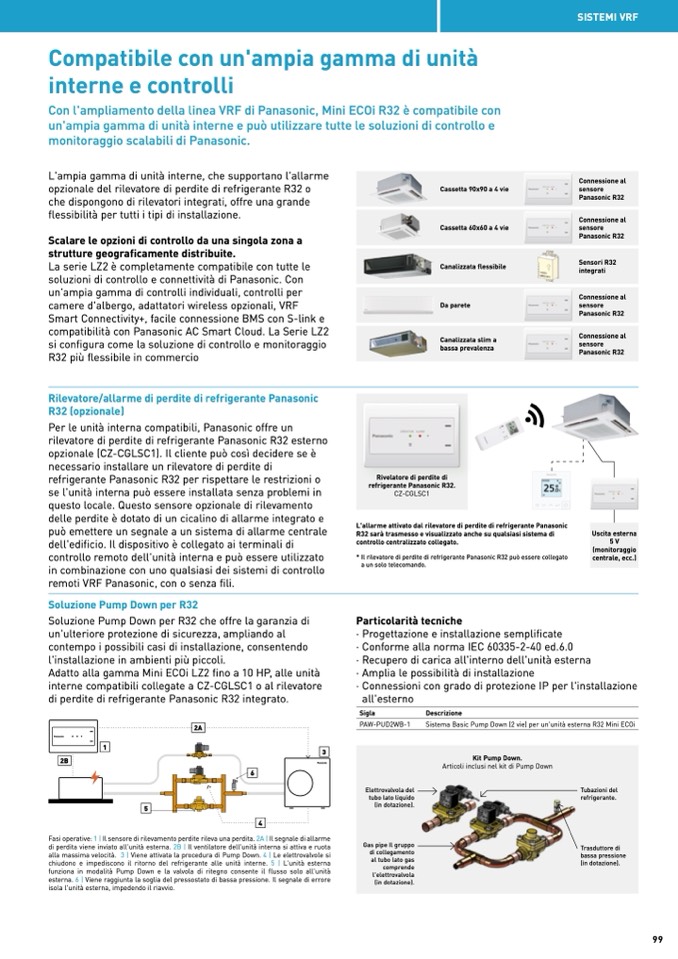

SISTEMI VRF
Compatibile con un'ampia gamma di unità
interne e controlli
Con l'ampliamento della linea VRF di Panasonic, Mini ECOi R32 è compatibile con
un'ampia gamma di unità interne e può utilizzare tutte le soluzioni di controllo e
monitoraggio scalabili di Panasonic.
L'ampia gamma di unità interne, che supportano l'allarme
opzionale del rilevatore di perdite di refrigerante R32 o
che dispongono di rilevatori integrati, offre una grande
flessibilità per tutti i tipi di installazione.
Scalare le opzioni di controllo da una singola zona a
strutture geograficamente distribuite.
La serie LZ2 è completamente compatibile con tutte le
soluzioni di controllo e connettività di Panasonic. Con
un'ampia gamma di controlli individuali, controlli per
camere d'albergo, adattatori wireless opzionali, VRF
Smart Connectivity+, facile connessione BMS con S-link e
compatibilità con Panasonic AC Smart Cloud. La Serie LZ2
si configura come la soluzione di controllo e monitoraggio
R32 più flessibile in commercio
Rilevatore/allarme di perdite di refrigerante Panasonic
R32 (opzionale)
Per le unità interna compatibili, Panasonic offre un
rilevatore di perdite di refrigerante Panasonic R32 esterno
opzionale (CZ-CGLSC1). Il cliente può così decidere se è
necessario installare un rilevatore di perdite di
refrigerante Panasonic R32 per rispettare le restrizioni o
se l'unità interna può essere installata senza problemi in
questo locale. Questo sensore opzionale di rilevamento
delle perdite è dotato di un cicalino di allarme integrato e
può emettere un segnale a un sistema di allarme centrale
dell'edificio. Il dispositivo è collegato ai terminali di
controllo remoto dell'unità interna e può essere utilizzato
in combinazione con uno qualsiasi dei sistemi di controllo
remoti VRF Panasonic, con o senza fili.
Soluzione Pump Down per R32
Soluzione Pump Down per R32 che offre la garanzia di
un'ulteriore protezione di sicurezza, ampliando al
contempo i possibili casi di installazione, consentendo
l'installazione in ambienti più piccoli.
Adatto alla gamma Mini ECOi LZ2 fino a 10 HP, alle unità
interne compatibili collegate a CZ-CGLSC1 o al rilevatore
di perdite di refrigerante Panasonic R32 integrato.
L'allarme attivato dal rilevatore di perdite di refrigerante Panasonic
R32 sarà trasmesso e visualizzato anche su qualsiasi sistema di
controllo centralizzato collegato.
* Il rilevatore di perdite di refrigerante Panasonic R32 può essere collegato
a un solo telecomando.
Particolarità tecniche
· Progettazione e installazione semplificate
· Conforme alla norma IEC 60335-2-40 ed.6.0
· Recupero di carica all'interno dell'unità esterna
· Amplia le possibilità di installazione
· Connessioni con grado di protezione IP per l'installazione
Connessione al
Cassetta 90x90 a 4 vie
sensore
Panasonic R32
Connessione al
Cassetta 60x60 a 4 vie
sensore
Panasonic R32
Canalizzata flessibile
Sensori R32
integrati
Connessione al
Da parete
sensore
Panasonic R32
Canalizzata slim a
bassa prevalenza
Connessione al
sensore
Panasonic R32
Rivelatore di perdite di
refrigerante Panasonic R32.
CZ-CGLSC1
Uscita esterna
5V
(monitoraggio
centrale, ecc.)
2A
all'esterno
Sigla
PAW-PUD2WB-1
Descrizione
Sistema Basic Pump Down (2 vie) per un'unità esterna R32 Mini ECOi
1
2B
3
Kit Pump Down.
Articoli inclusi nel kit di Pump Down
Elettrovalvola del
tubo lato liquido
(in dotazione).
Gas pipe Il gruppo
di collegamento
al tubo lato gas
comprende
l'elettrovalvola
(in dotazione).
Tubazioni del
refrigerante.
Trasduttore di
bassa pressione
(in dotazione).
5
6
4
Fasi operative: 1 | Il sensore di rilevamento perdite rileva una perdita. 2A | Il segnale di allarme
di perdita viene inviato all'unità esterna. 2B | Il ventilatore dell'unità interna si attiva e ruota
alla massima velocità. 3 | Viene attivata la procedura di Pump Down. 4 | Le elettrovalvole si
chiudono e impediscono il ritorno del refrigerante alle unità interne. 5 | L'unità esterna
funziona in modalità Pump Down e la valvola di ritegno consente il flusso solo all'unità
esterna. 6 | Viene raggiunta la soglia del pressostato di bassa pressione. Il segnale di errore
isola l'unità esterna, impedendo il riavvio.
