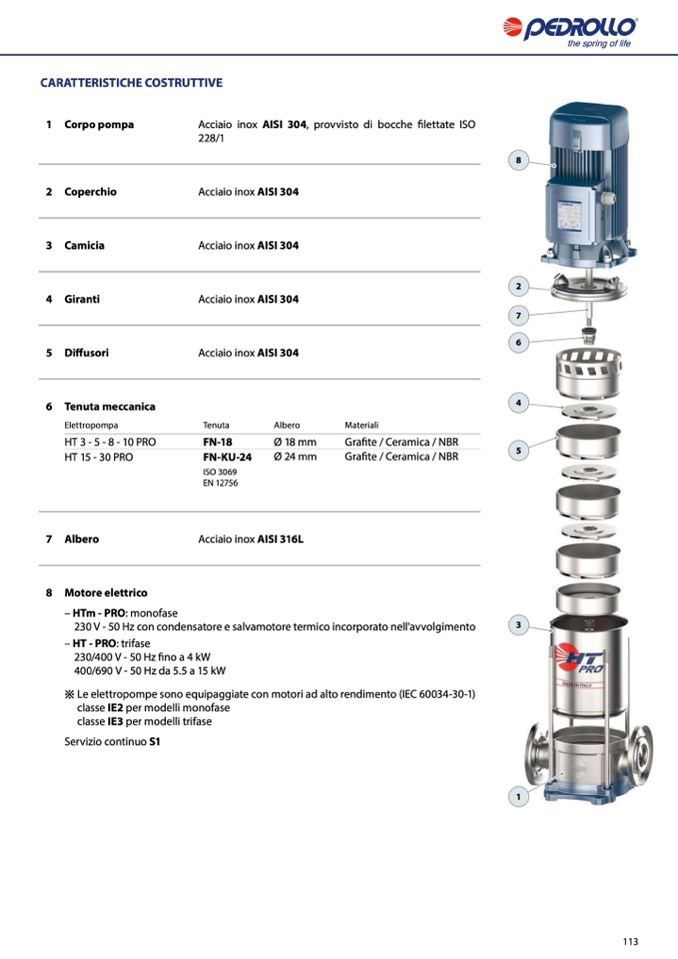

CARATTERISTICHE COSTRUTTIVE

1

Corpo pompa

Acciaio inox AISI 304, provvisto di bocche filettate ISO

228/1

2

Coperchio

Acciaio inox AISI 304

3

Camicia

Acciaio inox AISI 304

4

Giranti

Acciaio inox AISI 304

5

Diffusori

Acciaio inox AISI 304

6

Tenuta meccanica

Elettropompa

Tenuta

Albero

Materiali

HT 3 - 5 - 8 - 10 PRO

FN-18

Ø 18 mm

Grafite / Ceramica / NBR

HT 15 - 30 PRO

FN-KU-24

Ø 24 mm

Grafite / Ceramica / NBR

ISO 3069

EN 12756

7

Albero

Acciaio inox AISI 316L

8

Motore elettrico

– HTm - PRO: monofase

230 V - 50 Hz con condensatore e salvamotore termico incorporato nell'avvolgimento

– HT - PRO: trifase

230/400 V - 50 Hz fino a 4 kW

400/690 V - 50 Hz da 5.5 a 15 kW

※ Le elettropompe sono equipaggiate con motori ad alto rendimento (IEC 60034-30-1)

classe IE2 per modelli monofase

classe IE3 per modelli trifase

Servizio continuo S1

8

2

7

6

4

5

3

1

113
