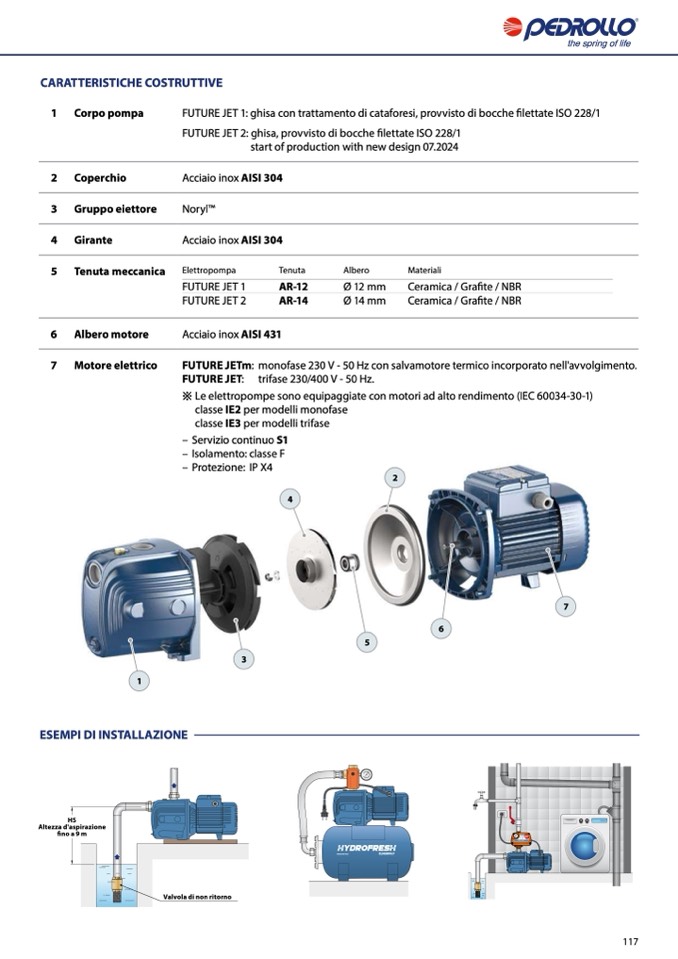

CARATTERISTICHE COSTRUTTIVE

1 Corpo pompa

2 Coperchio

3 Gruppo eiettore

4 Girante

6 Albero motore

7 Motore elettrico

FUTURE JET 1: ghisa con trattamento di cataforesi, provvisto di bocche filettate ISO 228/1

FUTURE JET 2: ghisa, provvisto di bocche filettate ISO 228/1

start of production with new design 07.2024

Acciaio inox AISI 304

NorylTM

Acciaio inox AISI 304

Acciaio inox AISI 431

FUTURE JETm: monofase 230 V - 50 Hz con salvamotore termico incorporato nell'avvolgimento.

FUTURE JET: trifase 230/400 V - 50 Hz.

※ Le elettropompe sono equipaggiate con motori ad alto rendimento (IEC 60034-30-1)

classe IE2 per modelli monofase

classe IE3 per modelli trifase

5

Tenuta meccanica

Elettropompa

FUTURE JET 1

FUTURE JET 2

Tenuta

Albero

AR-12

Ø 12 mm

AR-14

Ø 14 mm

Materiali

Ceramica / Grafite / NBR

Ceramica / Grafite / NBR

1

ESEMPI DI INSTALLAZIONE

– Servizio continuo S1

– Isolamento: classe F

– Protezione: IP X4

4

2

3

5

6

7

HS

Altezza d'aspirazione

fino a 9 m

2

0

4

bar

6

10

8

Valvola di non ritorno

117
