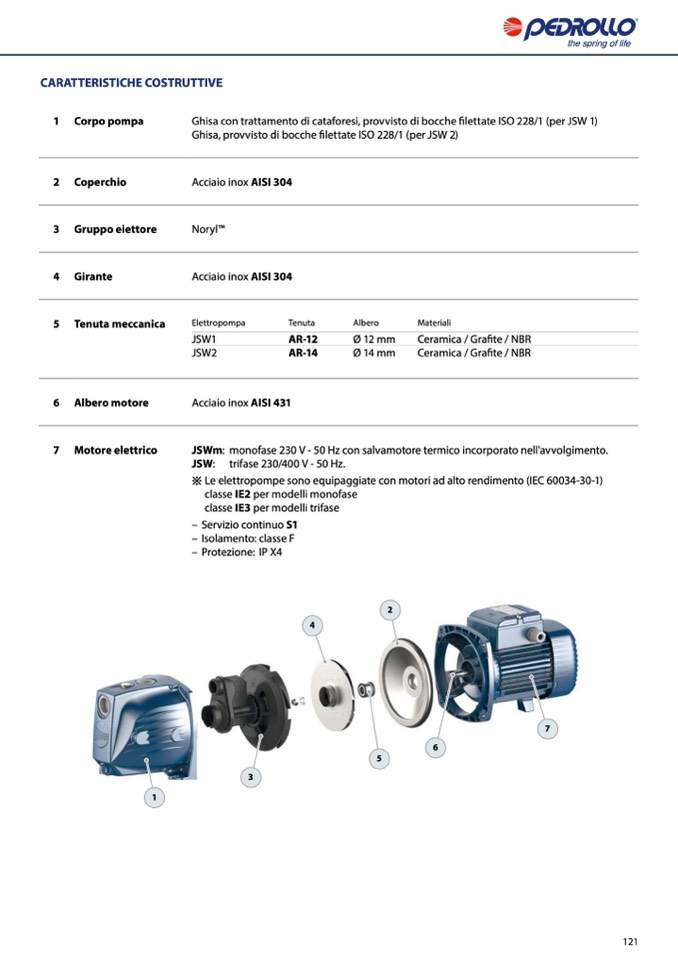

CARATTERISTICHE COSTRUTTIVE

1

Corpo pompa

Ghisa con trattamento di cataforesi, provvisto di bocche filettate ISO 228/1 (per JSW 1)

Ghisa, provvisto di bocche filettate ISO 228/1 (per JSW 2)

2

Coperchio

Acciaio inox AISI 304

3

Gruppo eiettore

NorylTM

4

Girante

Acciaio inox AISI 304

5

Tenuta meccanica

Elettropompa

Tenuta

JSW1

AR-12

JSW2

AR-14

Albero

Ø 12 mm

Ø 14 mm

Materiali

Ceramica / Grafite / NBR

Ceramica / Grafite / NBR

6

Albero motore

Acciaio inox AISI 431

7

Motore elettrico

JSWm: monofase 230 V - 50 Hz con salvamotore termico incorporato nell'avvolgimento.

JSW: trifase 230/400 V - 50 Hz.

※ Le elettropompe sono equipaggiate con motori ad alto rendimento (IEC 60034-30-1)

classe IE2 per modelli monofase

classe IE3 per modelli trifase

– Servizio continuo S1

– Isolamento: classe F

– Protezione: IP X4

4

2

6

5

1

3

7

121
