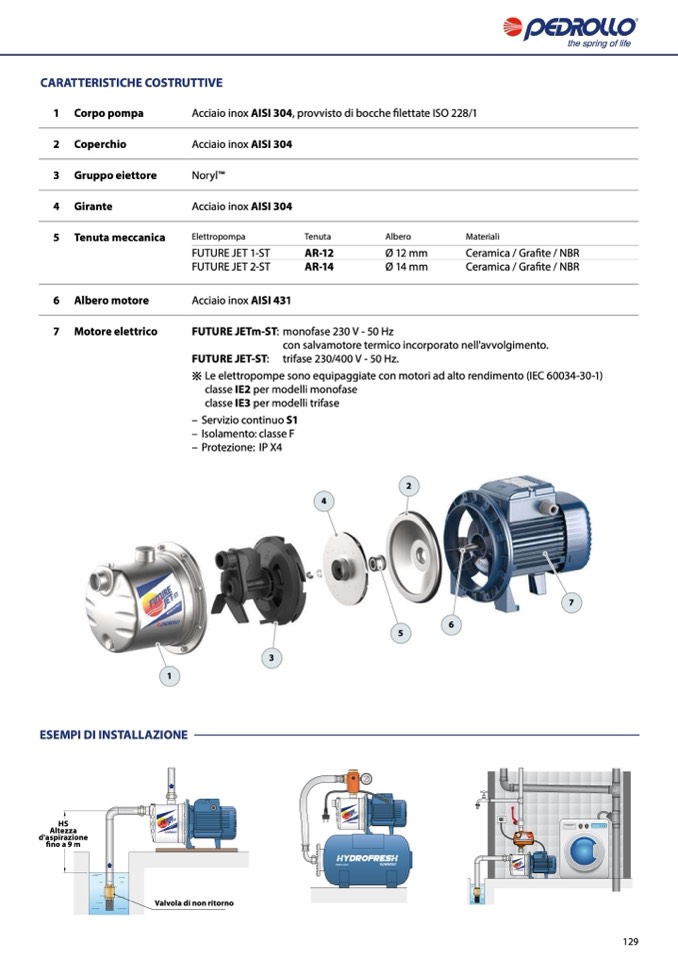

CARATTERISTICHE COSTRUTTIVE

1

Corpo pompa

Acciaio inox AISI 304, provvisto di bocche filettate ISO 228/1

2

Coperchio

Acciaio inox AISI 304

3

Gruppo eiettore

NorylTM

4

Girante

Acciaio inox AISI 304

5

Tenuta meccanica

Elettropompa

FUTURE JET 1-ST

FUTURE JET 2-ST

Tenuta

Albero

AR-12

Ø 12 mm

AR-14

Ø 14 mm

Materiali

Ceramica / Grafite / NBR

Ceramica / Grafite / NBR

6

Albero motore

Acciaio inox AISI 431

7 Motore elettrico

FUTURE JETm-ST: monofase 230 V - 50 Hz

con salvamotore termico incorporato nell'avvolgimento.

FUTURE JET-ST: trifase 230/400 V - 50 Hz.

※ Le elettropompe sono equipaggiate con motori ad alto rendimento (IEC 60034-30-1)

classe IE2 per modelli monofase

classe IE3 per modelli trifase

ESEMPI DI INSTALLAZIONE

– Servizio continuo S1

– Isolamento: classe F

– Protezione: IP X4

4

2

5

1

3

6

7

HS

Altezza

d'aspirazione

fino a 9 m

Valvola di non ritorno

129
