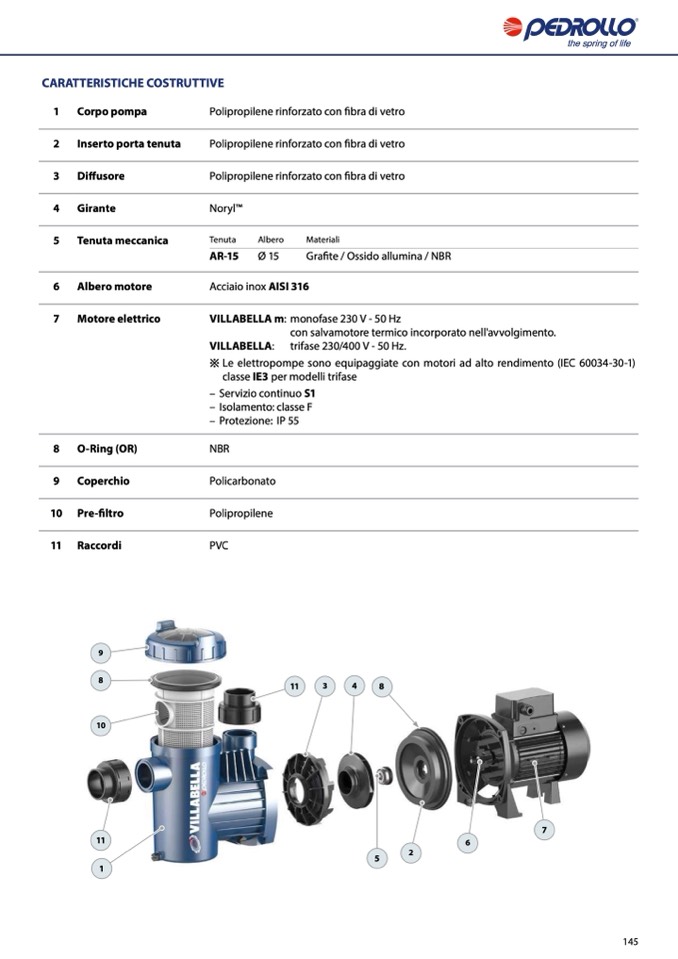

CARATTERISTICHE COSTRUTTIVE

1 Corpo pompa

2 Inserto porta tenuta

3 Diffusore

4 Girante

6 Albero motore

7 Motore elettrico

Polipropilene rinforzato con fibra di vetro

Polipropilene rinforzato con fibra di vetro

Polipropilene rinforzato con fibra di vetro

NorylTM

Acciaio inox AISI 316

VILLABELLA m: monofase 230 V - 50 Hz

con salvamotore termico incorporato nell'avvolgimento.

VILLABELLA: trifase 230/400 V - 50 Hz.

※ Le elettropompe sono equipaggiate con motori ad alto rendimento (IEC 60034-30-1)

5

Tenuta meccanica

Tenuta

Albero

Materiali

AR-15

Ø 15

Grafite / Ossido allumina / NBR

classe IE3 per modelli trifase

– Servizio continuo S1

– Isolamento: classe F

– Protezione: IP 55

8

O-Ring (OR)

NBR

9 Coperchio

10 Pre-filtro

11 Raccordi

9

8

10

11

1

Policarbonato

Polipropilene

PVC

11

3

4

8

7

5

6

2

145
