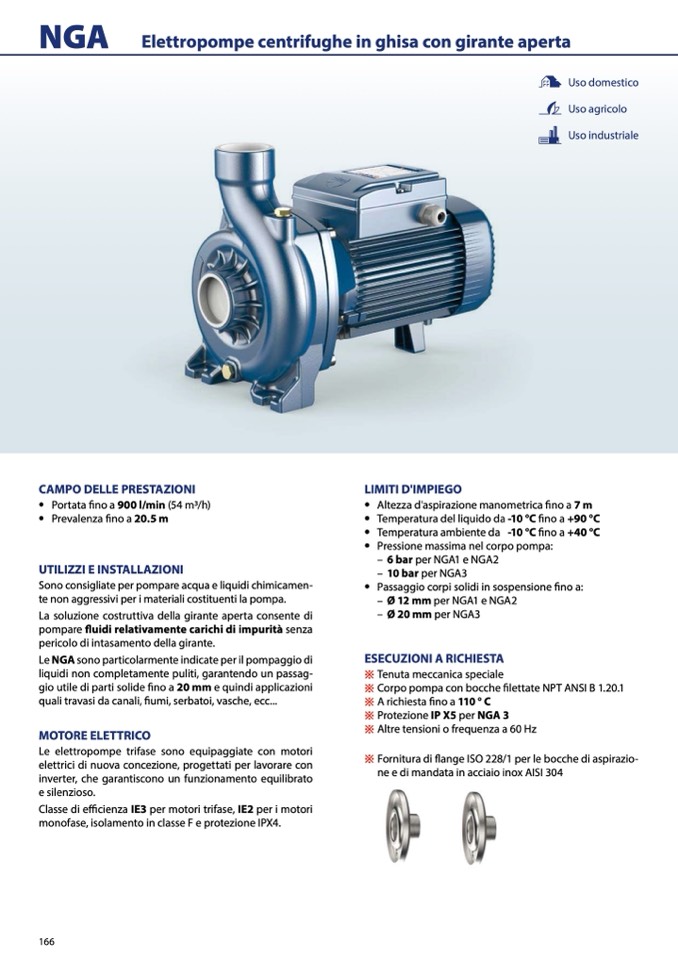

NGA

Elettropompe centrifughe in ghisa con girante aperta

Uso domestico

Uso agricolo

Uso industriale

CAMPO DELLE PRESTAZIONI

LIMITI D'IMPIEGO

•

Portata fino a 900 l/min (54 m3/h)

•

Prevalenza fino a 20.5 m

•

Altezza d'aspirazione manometrica fino a 7 m

•

Temperatura del liquido da -10 °C fino a +90 °C

•

Temperatura ambiente da -10 °C fino a +40 °C

•

Pressionemassimanelcorpopompa:

– 6 bar per NGA1 e NGA2

– 10 bar per NGA3

•

Passaggio corpi solidi in sospensione fino a:

– Ø 12 mm per NGA1 e NGA2

– Ø 20 mm per NGA3

ESECUZIONI A RICHIESTA

※ Tenuta meccanica speciale

※ Corpo pompa con bocche filettate NPT ANSI B 1.20.1

※ A richiesta fino a 110 ° C

※ Protezione IP X5 per NGA 3

※ Altre tensioni o frequenza a 60 Hz

※ Fornitura di flange ISO 228/1 per le bocche di aspirazio-

ne e di mandata in acciaio inox AISI 304

UTILIZZI E INSTALLAZIONI

Sono consigliate per pompare acqua e liquidi chimicamen-

te non aggressivi per i materiali costituenti la pompa.

La soluzione costruttiva della girante aperta consente di

pompare fluidi relativamente carichi di impurità senza

pericolo di intasamento della girante.

Le NGA sono particolarmente indicate per il pompaggio di

liquidi non completamente puliti, garantendo un passag-

gio utile di parti solide fino a 20 mm e quindi applicazioni

quali travasi da canali, fiumi, serbatoi, vasche, ecc...

MOTORE ELETTRICO

Le elettropompe trifase sono equipaggiate con motori

elettrici di nuova concezione, progettati per lavorare con

inverter, che garantiscono un funzionamento equilibrato

e silenzioso.

Classe di efficienza IE3 per motori trifase, IE2 per i motori

monofase, isolamento in classe F e protezione IPX4.

166
