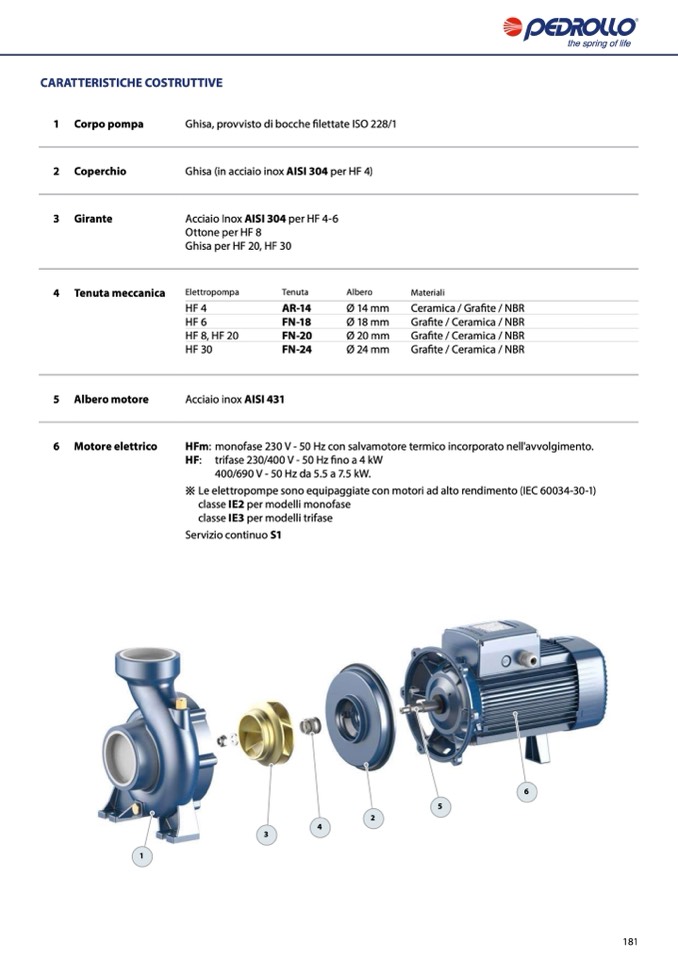

CARATTERISTICHE COSTRUTTIVE

1

Corpo pompa

Ghisa, provvisto di bocche filettate ISO 228/1

2

Coperchio

Ghisa (in acciaio inox AISI 304 per HF 4)

3

Girante

Acciaio Inox AISI 304 per HF 4-6

Ottone per HF 8

Ghisa per HF 20, HF 30

4

Tenuta meccanica

Elettropompa

HF 4

HF 6

HF 8, HF 20

HF 30

Tenuta

Albero

AR-14

Ø 14 mm

FN-18

Ø 18 mm

FN-20

Ø 20 mm

FN-24

Ø 24 mm

Materiali

Ceramica / Grafite / NBR

Grafite / Ceramica / NBR

Grafite / Ceramica / NBR

Grafite / Ceramica / NBR

5

Albero motore

Acciaio inox AISI 431

6

Motore elettrico

HFm: monofase 230 V - 50 Hz con salvamotore termico incorporato nell'avvolgimento.

HF: trifase 230/400 V - 50 Hz fino a 4 kW

400/690 V - 50 Hz da 5.5 a 7.5 kW.

※ Le elettropompe sono equipaggiate con motori ad alto rendimento (IEC 60034-30-1)

classe IE2 per modelli monofase

classe IE3 per modelli trifase

Servizio continuo S1

1

3

2

4

5

6

181
