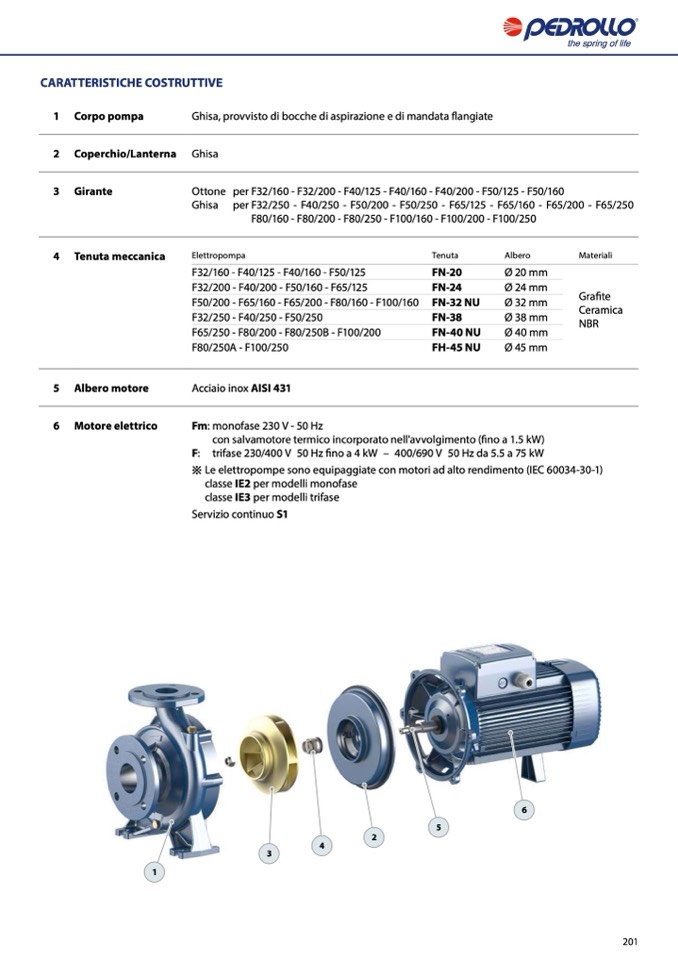

CARATTERISTICHE COSTRUTTIVE

1

Corpo pompa

Ghisa, provvisto di bocche di aspirazione e di mandata flangiate

2

Coperchio/Lanterna

Ghisa

3

Girante

Ottone per F32/160 - F32/200 - F40/125 - F40/160 - F40/200 - F50/125 - F50/160

Ghisa per F32/250 - F40/250 - F50/200 - F50/250 - F65/125 - F65/160 - F65/200 - F65/250

F80/160 - F80/200 - F80/250 - F100/160 - F100/200 - F100/250

4

Tenuta meccanica

Elettropompa

F32/160 - F40/125 - F40/160 - F50/125

F32/200 - F40/200 - F50/160 - F65/125

F50/200 - F65/160 - F65/200 - F80/160 - F100/160

F32/250 - F40/250 - F50/250

F65/250 - F80/200 - F80/250B - F100/200

F80/250A - F100/250

Tenuta

FN-20

FN-24

FN-32 NU

FN-38

FN-40 NU

FH-45 NU

Albero

Materiali

Ø 20 mm

Ø 24 mm

Ø 32 mm

Ø 38 mm

Ø 40 mm

Ø 45 mm

Grafite

Ceramica

NBR

5

Albero motore

Acciaio inox AISI 431

6

Motore elettrico

Fm: monofase 230 V - 50 Hz

con salvamotore termico incorporato nell'avvolgimento (fino a 1.5 kW)

F: trifase 230/400 V 50 Hz fino a 4 kW – 400/690 V 50 Hz da 5.5 a 75 kW

※ Le elettropompe sono equipaggiate con motori ad alto rendimento (IEC 60034-30-1)

classe IE2 per modelli monofase

classe IE3 per modelli trifase

Servizio continuo S1

1

3

4

5

2

6

201
