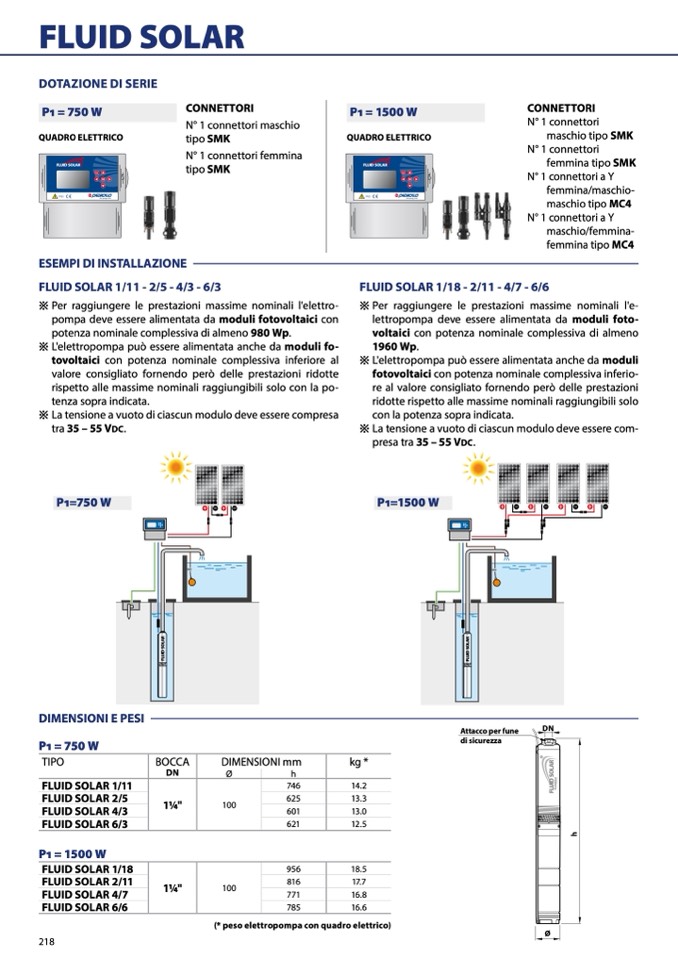

FLUID SOLAR

DOTAZIONE DI SERIE

P = 750 W

QUADRO ELETTRICO

CONNETTORI

N° 1 connettori maschio

tipo SMK

N° 1 connettori femmina

tipo SMK

P = 1500 W

QUADRO ELETTRICO

CONNETTORI

N° 1 connettori

maschio tipo SMK

N° 1 connettori

femmina tipo SMK

N° 1 connettori a Y

femmina/maschio-

maschio tipo MC4

N° 1 connettori a Y

maschio/femmina-

femmina tipo MC4

ESEMPI DI INSTALLAZIONE

FLUID SOLAR 1/11 - 2/5 - 4/3 - 6/3

※ Per raggiungere le prestazioni massime nominali l'elettro-

pompa deve essere alimentata da moduli fotovoltaici con

potenza nominale complessiva di almeno 980 Wp.

※ L'elettropompa può essere alimentata anche da moduli fo-

tovoltaici con potenza nominale complessiva inferiore al

valore consigliato fornendo però delle prestazioni ridotte

rispetto alle massime nominali raggiungibili solo con la po-

tenza sopra indicata.

※ La tensione a vuoto di ciascun modulo deve essere compresa

tra 35 – 55 VDC.

FLUID SOLAR 1/18 - 2/11 - 4/7 - 6/6

※ Per raggiungere le prestazioni massime nominali l'e-

lettropompa deve essere alimentata da moduli foto-

voltaici con potenza nominale complessiva di almeno

1960 Wp.

※ L'elettropompa può essere alimentata anche da moduli

fotovoltaici con potenza nominale complessiva inferio-

re al valore consigliato fornendo però delle prestazioni

ridotte rispetto alle massime nominali raggiungibili solo

con la potenza sopra indicata.

※ La tensione a vuoto di ciascun modulo deve essere com-

presa tra 35 – 55 VDC.

DIMENSIONI E PESI

P = 750 W

TIPO

FLUID SOLAR 1/11

FLUID SOLAR 2/5

FLUID SOLAR 4/3

FLUID SOLAR 6/3

P = 1500 W

FLUID SOLAR 1/18

FLUID SOLAR 2/11

FLUID SOLAR 4/7

FLUID SOLAR 6/6

Attacco per fune

di sicurezza

DN

218

BOCCA

DN

Ø

h

kg *

14.2

13.3

13.0

12.5

18.5

17.7

16.8

16.6

11⁄4"

100

11⁄4"

100

746

625

601

621

956

816

771

785

DIMENSIONI mm

(* peso elettropompa con quadro elettrico)

Ø

P=750 W

P=1500 W

h
