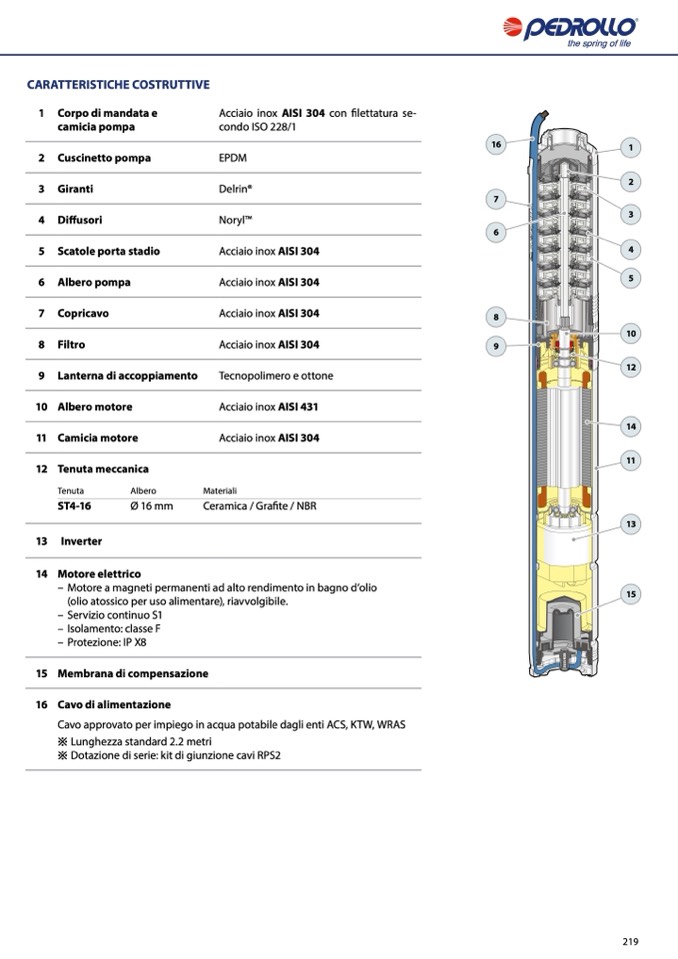

CARATTERISTICHE COSTRUTTIVE

1 Corpo di mandata e

camicia pompa

2 Cuscinetto pompa

3 Giranti

4 Diffusori

5 Scatole porta stadio

6 Albero pompa

7 Copricavo

8 Filtro

9 Lanterna di accoppiamento

10 Albero motore

11 Camicia motore

12 Tenuta meccanica

Tenuta

Albero

ST4-16

Ø 16 mm

13 Inverter

14 Motore elettrico

Acciaio inox AISI 304 con filettatura se-

condo ISO 228/1

EPDM

Delrin®

NorylTM

Acciaio inox AISI 304

Acciaio inox AISI 304

Acciaio inox AISI 304

Acciaio inox AISI 304

9

Tecnopolimero e ottone

Acciaio inox AISI 431

Acciaio inox AISI 304

Materiali

Ceramica / Grafite / NBR

– Motore a magneti permanenti ad alto rendimento in bagno d’olio

(olio atossico per uso alimentare), riavvolgibile.

– Servizio continuo S1

– Isolamento: classe F

– Protezione: IP X8

15 Membrana di compensazione

16 Cavo di alimentazione

Cavo approvato per impiego in acqua potabile dagli enti ACS, KTW, WRAS

※ Lunghezza standard 2.2 metri

※ Dotazione di serie: kit di giunzione cavi RPS2

16

1

2

3

4

5

10

12

14

11

13

15

7

6

8

219
