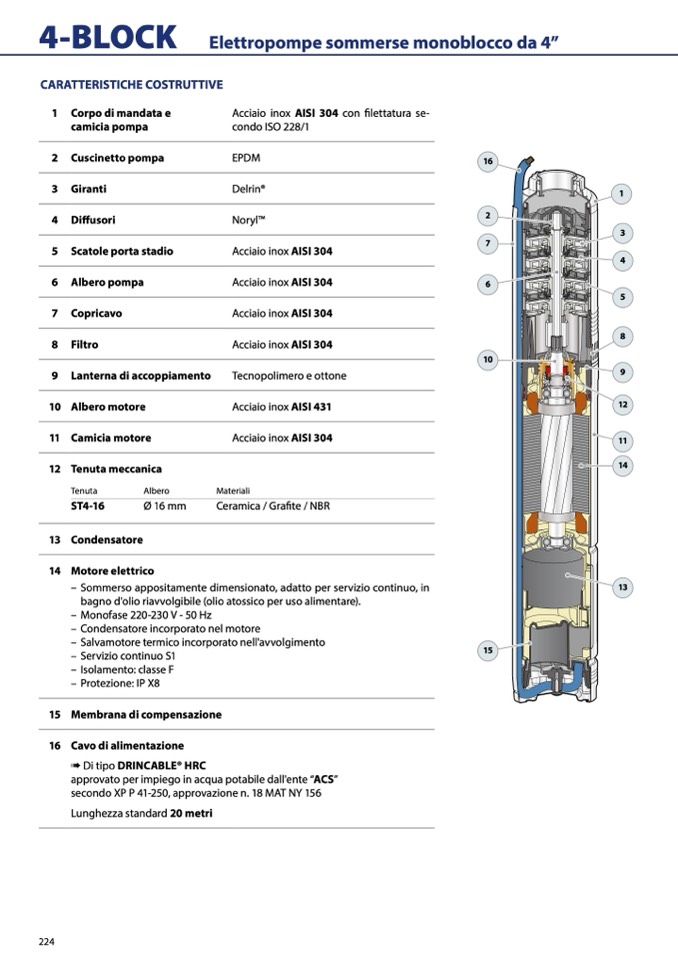

4-BLOCK

Elettropompe sommerse monoblocco da 4”

CARATTERISTICHE COSTRUTTIVE

224

1 Corpo di mandata e

camicia pompa

2 Cuscinetto pompa

3 Giranti

4 Diffusori

5 Scatole porta stadio

6 Albero pompa

7 Copricavo

8 Filtro

9 Lanterna di accoppiamento

10 Albero motore

11 Camicia motore

12 Tenuta meccanica

Tenuta

Albero

ST4-16

Ø 16 mm

13 Condensatore

14 Motore elettrico

Acciaio inox AISI 304 con filettatura se-

condo ISO 228/1

EPDM

Delrin®

NorylTM

Acciaio inox AISI 304

Acciaio inox AISI 304

Acciaio inox AISI 304

Acciaio inox AISI 304

Tecnopolimero e ottone

Acciaio inox AISI 431

Acciaio inox AISI 304

Materiali

Ceramica / Grafite / NBR

16

2

7

6

10

1

3

4

5

8

9

12

11

14

13

– Sommerso appositamente dimensionato, adatto per servizio continuo, in

bagno d'olio riavvolgibile (olio atossico per uso alimentare).

– Monofase 220-230 V - 50 Hz

– Condensatore incorporato nel motore

– Salvamotore termico incorporato nell'avvolgimento

– Servizio continuo S1

– Isolamento: classe F

– Protezione: IP X8

15 Membrana di compensazione

16 Cavo di alimentazione

➠ Di tipo DRINCABLE® HRC

approvato per impiego in acqua potabile dall'ente “ACS”

secondo XP P 41-250, approvazione n. 18 MAT NY 156

Lunghezza standard 20 metri

15
