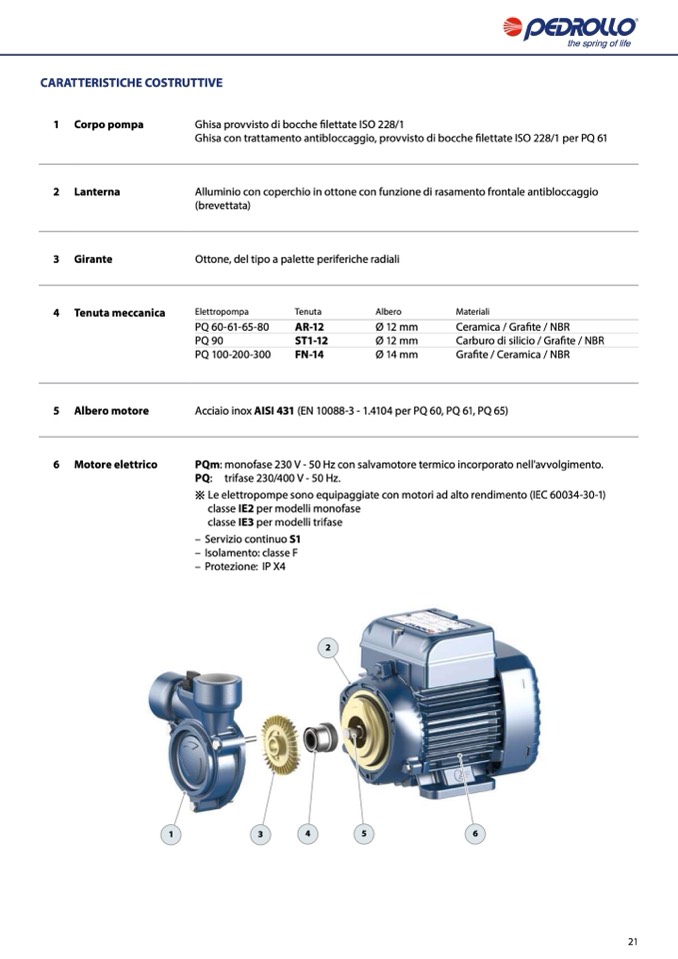

CARATTERISTICHE COSTRUTTIVE

1

Corpo pompa

Ghisa provvisto di bocche filettate ISO 228/1

Ghisa con trattamento antibloccaggio, provvisto di bocche filettate ISO 228/1 per PQ 61

2

Lanterna

Alluminio con coperchio in ottone con funzione di rasamento frontale antibloccaggio

(brevettata)

3

Girante

Ottone, del tipo a palette periferiche radiali

4

Tenuta meccanica

Elettropompa

PQ 60-61-65-80

PQ 90

PQ 100-200-300

Tenuta

Albero

AR-12

Ø 12 mm

ST1-12

Ø 12 mm

FN-14

Ø 14 mm

Materiali

Ceramica / Grafite / NBR

Carburo di silicio / Grafite / NBR

Grafite / Ceramica / NBR

5

Albero motore

Acciaio inox AISI 431 (EN 10088-3 - 1.4104 per PQ 60, PQ 61, PQ 65)

6

Motore elettrico

PQm: monofase 230 V - 50 Hz con salvamotore termico incorporato nell'avvolgimento.

PQ: trifase 230/400 V - 50 Hz.

※ Le elettropompe sono equipaggiate con motori ad alto rendimento (IEC 60034-30-1)

classe IE2 per modelli monofase

classe IE3 per modelli trifase

– Servizio continuo S1

– Isolamento: classe F

– Protezione: IP X4

2

1

3

4

5

6
