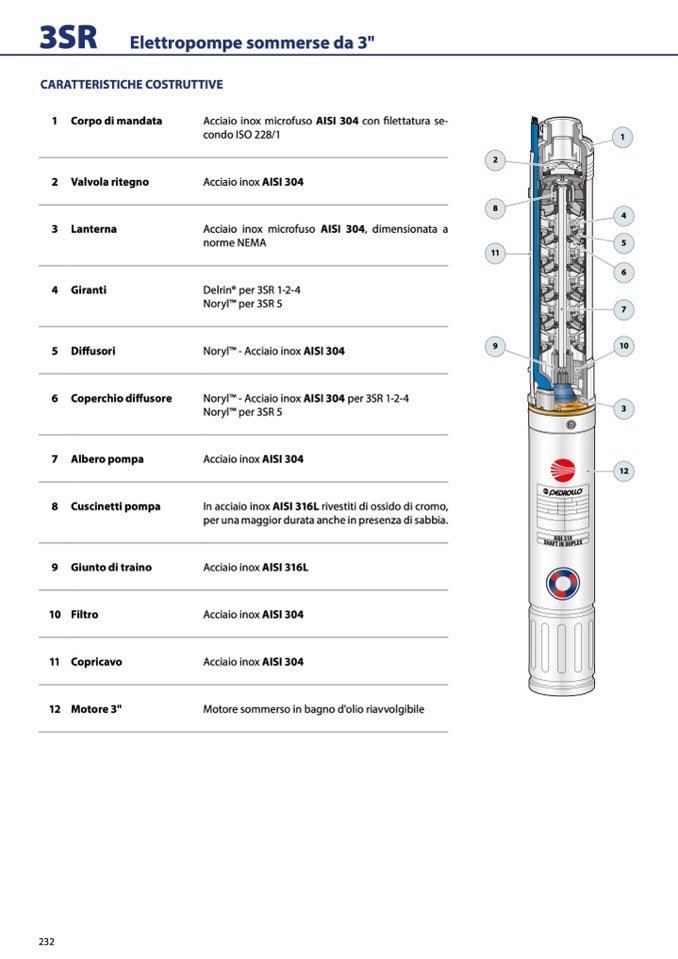

3SR

Elettropompe sommerse da 3"

CARATTERISTICHE COSTRUTTIVE

1 Corpo di mandata

2 Valvola ritegno

3 Lanterna

4 Giranti

5 Diffusori

6 Coperchio diffusore

7 Albero pompa

8 Cuscinetti pompa

9 Giunto di traino

10 Filtro

11 Copricavo

12 Motore 3"

Acciaio inox microfuso AISI 304 con filettatura se-

condo ISO 228/1

Acciaio inox AISI 304

Acciaio inox microfuso AISI 304, dimensionata a

norme NEMA

Delrin® per 3SR 1-2-4

NorylTM per 3SR 5

NorylTM - Acciaio inox AISI 304

NorylTM - Acciaio inox AISI 304 per 3SR 1-2-4

NorylTM per 3SR 5

Acciaio inox AISI 304

In acciaio inox AISI 316L rivestiti di ossido di cromo,

per una maggior durata anche in presenza di sabbia.

Acciaio inox AISI 316L

Acciaio inox AISI 304

Acciaio inox AISI 304

Motore sommerso in bagno d'olio riavvolgibile

2

8

11

1

4

5

6

7

9

10

3

12

232
