6SR

Elettropompe sommerse da 6"

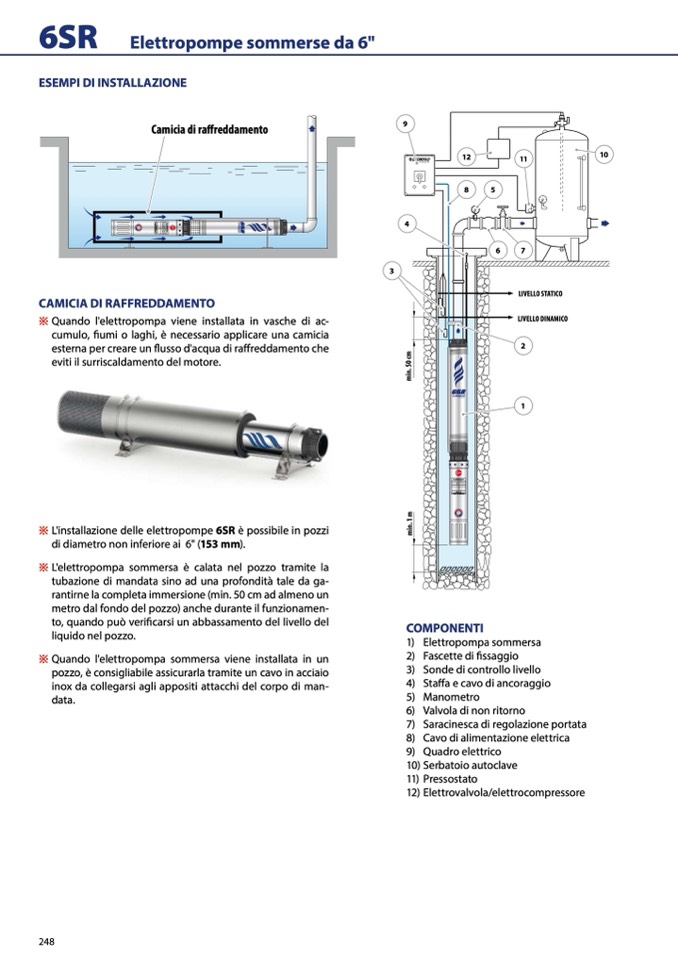

ESEMPI DI INSTALLAZIONE

Camicia di raffreddamento

9

4

3

CAMICIA DI RAFFREDDAMENTO

※ Quando l'elettropompa viene installata in vasche di ac-

cumulo, fiumi o laghi, è necessario applicare una camicia

esterna per creare un flusso d'acqua di raffreddamento che

eviti il surriscaldamento del motore.

※ L'installazione delle elettropompe 6SR è possibile in pozzi

di diametro non inferiore ai 6" (153 mm).

※ L'elettropompa sommersa è calata nel pozzo tramite la

tubazione di mandata sino ad una profondità tale da ga-

rantirne la completa immersione (min. 50 cm ad almeno un

metro dal fondo del pozzo) anche durante il funzionamen-

to, quando può verificarsi un abbassamento del livello del

liquido nel pozzo.

※ Quando l'elettropompa sommersa viene installata in un

pozzo, è consigliabile assicurarla tramite un cavo in acciaio

inox da collegarsi agli appositi attacchi del corpo di man-

data.

COMPONENTI

248

AISI 316

SHAFT IN DUPLEX

12

8

5

11

6

7

LIVELLO STATICO

LIVELLO DINAMICO

2

1

10

1) Elettropompa sommersa

2) Fascette di fissaggio

3) Sonde di controllo livello

4) Staffa e cavo di ancoraggio

5) Manometro

6) Valvola di non ritorno

7) Saracinesca di regolazione portata

8) Cavo di alimentazione elettrica

9) Quadro elettrico

10) Serbatoio autoclave

11) Pressostato

12) Elettrovalvola/elettrocompressore
