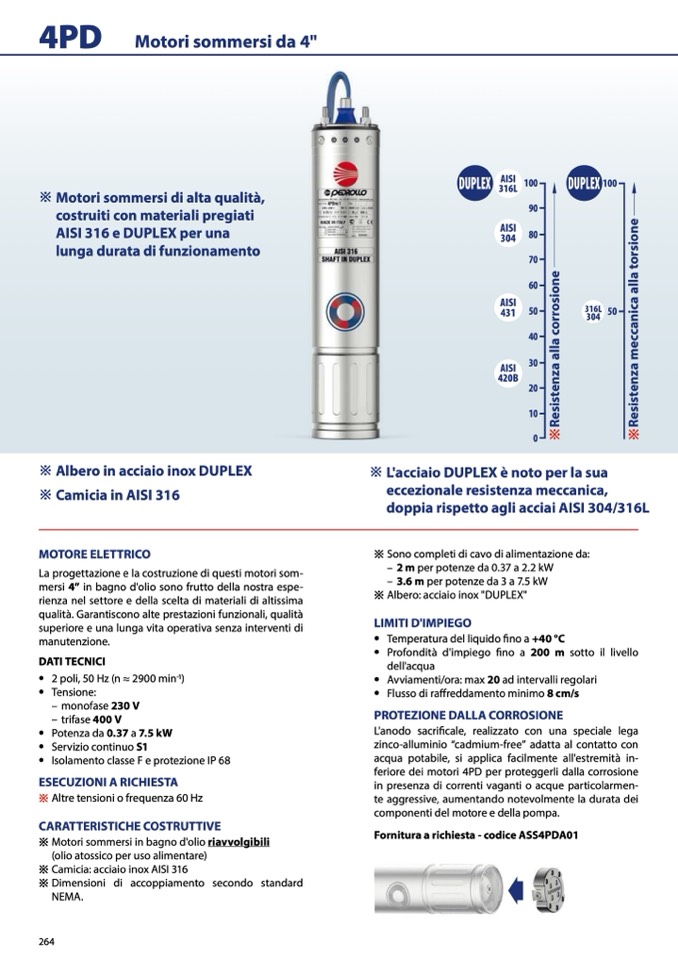

4PD
Motori sommersi da 4"
※ Motori sommersi di alta qualità,
costruiti con materiali pregiati
AISI 316 e DUPLEX per una
80
lunga durata di funzionamento
100
100
90
70
60
50 50
40
30
20
10
0
※
R
e
s
i
s
t
e
n
z
a
a
l
l
a
c
o
r
r
o
s
i
o
n
e
※
R
e
s
i
s
t
e
n
z
a
m
e
c
c
a
n
i
c
a
a
l
l
a
t
o
r
s
i
o
n
e
※ Albero in acciaio inox DUPLEX
※ Camicia in AISI 316
MOTORE ELETTRICO
La progettazione e la costruzione di questi motori som-
mersi 4” in bagno d'olio sono frutto della nostra espe-
rienza nel settore e della scelta di materiali di altissima
qualità. Garantiscono alte prestazioni funzionali, qualità
superiore e una lunga vita operativa senza interventi di
manutenzione.
DATI TECNICI
•
2 poli, 50 Hz (n ≈ 2900 min-1)
•
Tensione:
– monofase 230 V
– trifase 400 V
•
Potenza da 0.37 a 7.5 kW
•
Servizio continuo S1
•
Isolamento classe F e protezione IP 68
ESECUZIONI A RICHIESTA
※ Altre tensioni o frequenza 60 Hz
CARATTERISTICHE COSTRUTTIVE
※ Motori sommersi in bagno d'olio riavvolgibili
(olio atossico per uso alimentare)
※ Camicia: acciaio inox AISI 316
※ Dimensioni di accoppiamento secondo standard
NEMA.
※ L'acciaio DUPLEX è noto per la sua
eccezionale resistenza meccanica,
doppia rispetto agli acciai AISI 304/316L
※ Sono completi di cavo di alimentazione da:
– 2 m per potenze da 0.37 a 2.2 kW
– 3.6 m per potenze da 3 a 7.5 kW
※ Albero: acciaio inox "DUPLEX"
•
Temperatura del liquido fino a +40 °C
•
Profondità d'impiego fino a 200 m sotto il livello
dell'acqua
•
Avviamenti/ora: max 20 ad intervalli regolari
•
Flusso di raffreddamento minimo 8 cm/s
PROTEZIONE DALLA CORROSIONE
L'anodo sacrificale, realizzato con una speciale lega
zinco-alluminio “cadmium-free” adatta al contatto con
acqua potabile, si applica facilmente all'estremità in-
feriore dei motori 4PD per proteggerli dalla corrosione
in presenza di correnti vaganti o acque particolarmen-
te aggressive, aumentando notevolmente la durata dei
componenti del motore e della pompa.
Fornitura a richiesta - codice ASS4PDA01
LIMITI D'IMPIEGO
264
