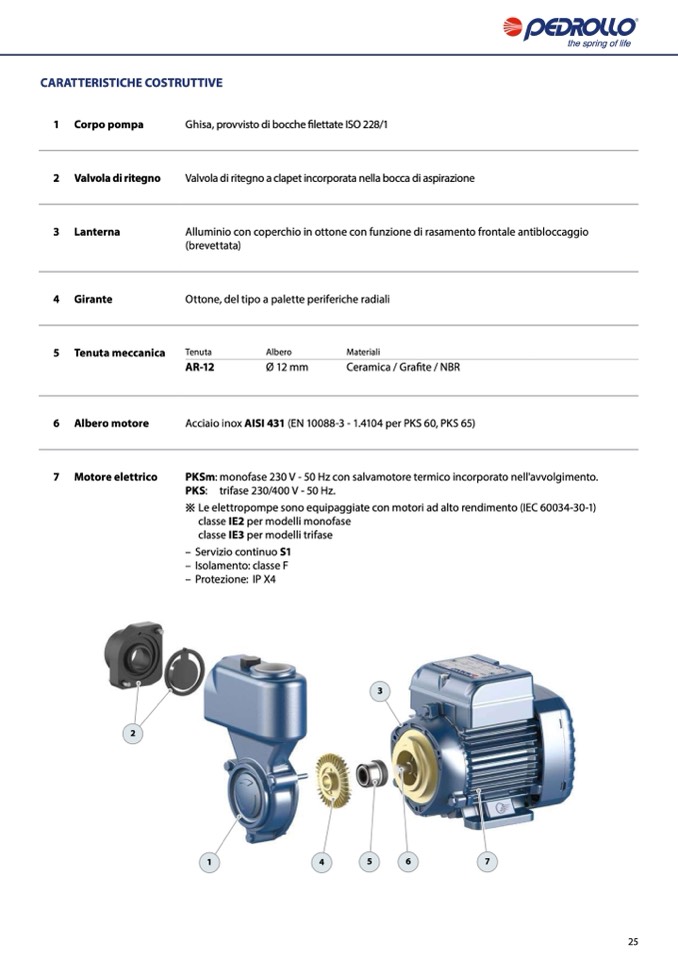

CARATTERISTICHE COSTRUTTIVE

1 Corpo pompa

2 Valvola di ritegno

3 Lanterna

4 Girante

5 Tenuta meccanica

6 Albero motore

7 Motore elettrico

Ghisa, provvisto di bocche filettate ISO 228/1

Valvola di ritegno a clapet incorporata nella bocca di aspirazione

Alluminio con coperchio in ottone con funzione di rasamento frontale antibloccaggio

(brevettata)

Ottone, del tipo a palette periferiche radiali

Tenuta

Albero

Materiali

AR-12

Ø 12 mm

Ceramica / Grafite / NBR

Acciaio inox AISI 431 (EN 10088-3 - 1.4104 per PKS 60, PKS 65)

PKSm: monofase 230 V - 50 Hz con salvamotore termico incorporato nell'avvolgimento.

PKS: trifase 230/400 V - 50 Hz.

※ Le elettropompe sono equipaggiate con motori ad alto rendimento (IEC 60034-30-1)

classe IE2 per modelli monofase

classe IE3 per modelli trifase

– Servizio continuo S1

– Isolamento: classe F

– Protezione: IP X4

2

3

1

4

5

6

7

25
