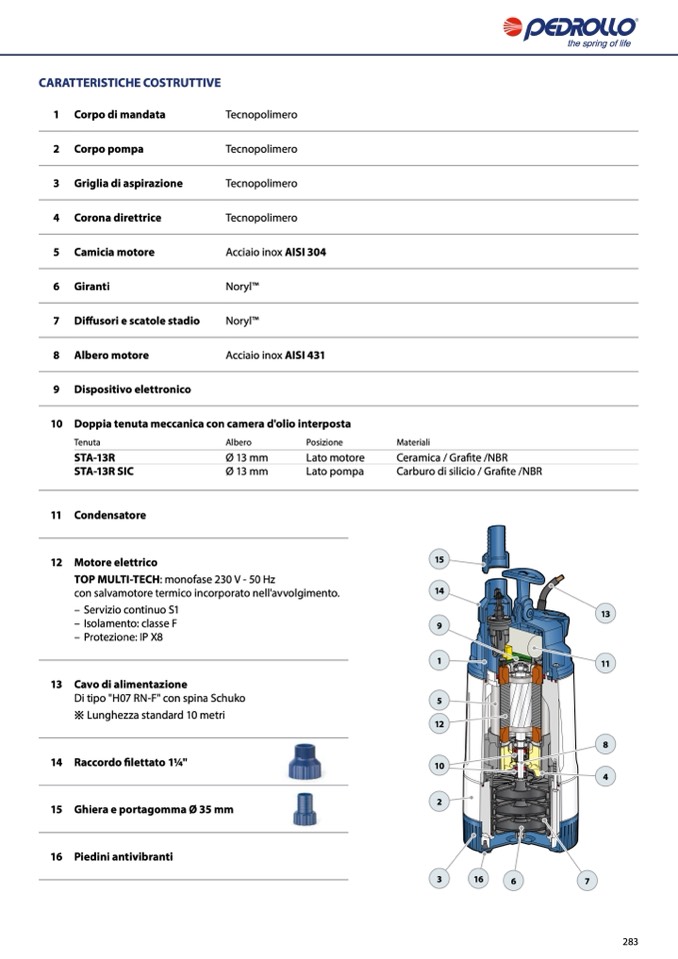

CARATTERISTICHE COSTRUTTIVE

1 Corpo di mandata

2 Corpo pompa

3 Griglia di aspirazione

4 Corona direttrice

5 Camicia motore

6 Giranti

7 Diffusori e scatole stadio

8 Albero motore

9 Dispositivo elettronico

Tecnopolimero

Tecnopolimero

Tecnopolimero

Tecnopolimero

Acciaio inox AISI 304

NorylTM

NorylTM

Acciaio inox AISI 431

10 Doppia tenuta meccanica con camera d'olio interposta

Tenuta

STA-13R

STA-13R SIC

11 Condensatore

12 Motore elettrico

Albero

Ø 13 mm

Ø 13 mm

Posizione

Lato motore

Lato pompa

Materiali

Ceramica / Grafite /NBR

Carburo di silicio / Grafite /NBR

15

14

9

1

5

12

10

2

TOP MULTI-TECH: monofase 230 V - 50 Hz

con salvamotore termico incorporato nell'avvolgimento.

– Servizio continuo S1

– Isolamento: classe F

– Protezione: IP X8

13 Cavo di alimentazione

Di tipo "H07 RN-F" con spina Schuko

※ Lunghezza standard 10 metri

14 Raccordo filettato 11⁄4"

15 Ghiera e portagomma Ø 35 mm

16 Piedini antivibranti

13

11

8

4

3

16

6

7

283
