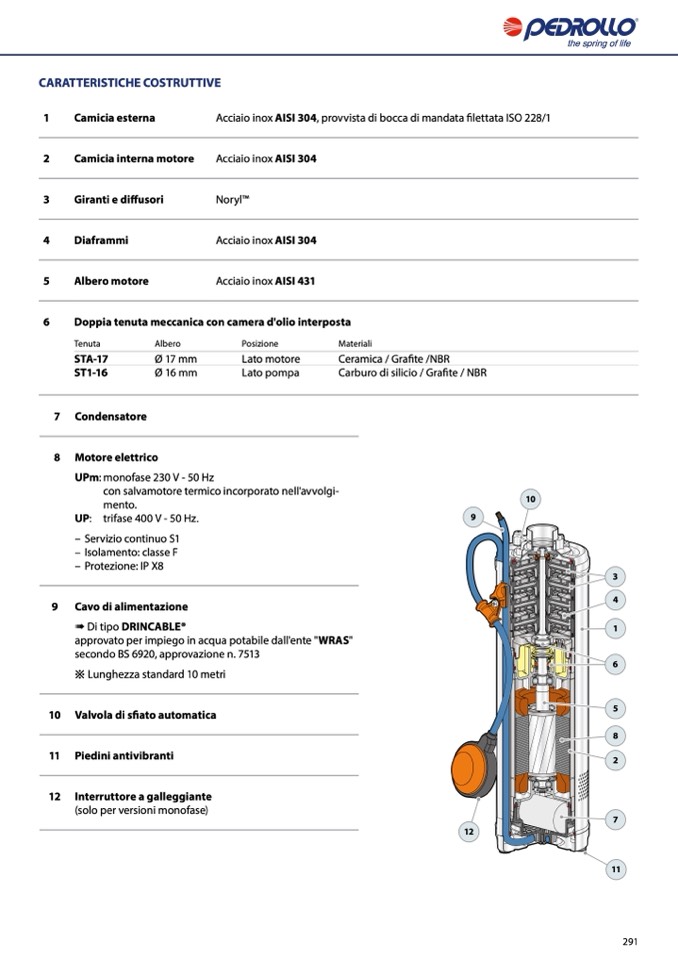

CARATTERISTICHE COSTRUTTIVE

1

2

3

4

5

6

7

8

9

10

11

12

Camicia esterna

Camicia interna motore

Giranti e diffusori

Diaframmi

Albero motore

Doppia tenuta meccanica con camera d'olio interposta

Tenuta

Albero

STA-17

Ø 17 mm

ST1-16

Ø 16 mm

Condensatore

Motore elettrico

Posizione

Lato motore

Lato pompa

Materiali

Ceramica / Grafite /NBR

Carburo di silicio / Grafite / NBR

UPm: monofase 230 V - 50 Hz

con salvamotore termico incorporato nell'avvolgi-

mento.

UP: trifase 400 V - 50 Hz.

– Servizio continuo S1

– Isolamento: classe F

– Protezione: IP X8

Cavo di alimentazione

➠ Di tipo DRINCABLE®

approvato per impiego in acqua potabile dall'ente "WRAS"

secondo BS 6920, approvazione n. 7513

※ Lunghezza standard 10 metri

Valvola di sfiato automatica

Piedini antivibranti

Interruttore a galleggiante

(solo per versioni monofase)

10

9

Acciaio inox AISI 304, provvista di bocca di mandata filettata ISO 228/1

Acciaio inox AISI 304

NorylTM

Acciaio inox AISI 304

Acciaio inox AISI 431

12

3

4

1

6

5

8

2

7

11

291
