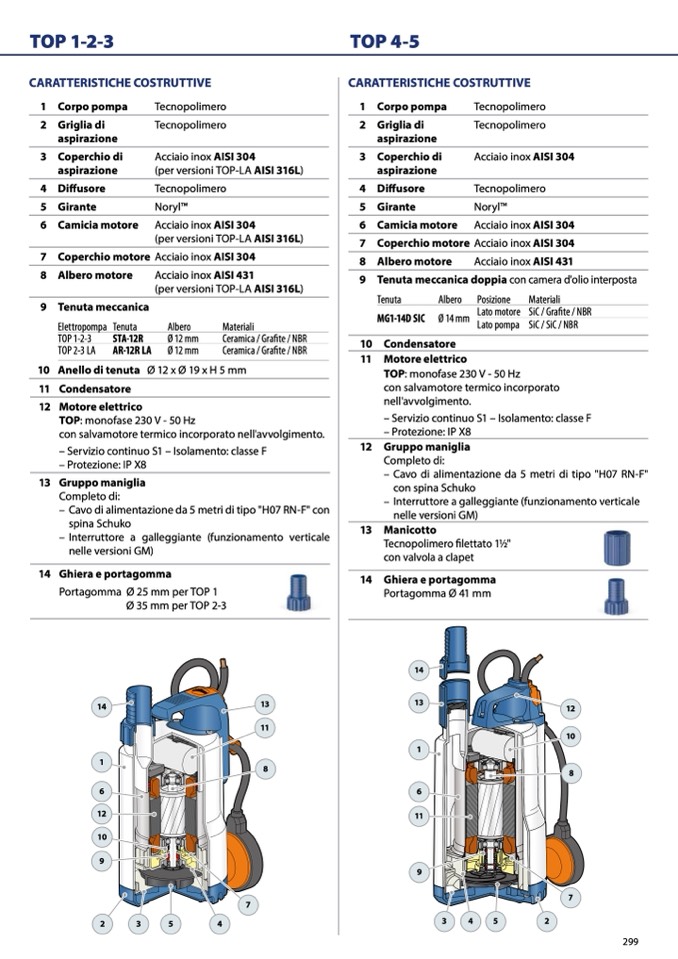

TOP 1-2-3
CARATTERISTICHE COSTRUTTIVE
TOP 4-5
CARATTERISTICHE COSTRUTTIVE
1 Corpo pompa
2 Griglia di
aspirazione
3 Coperchio di
aspirazione
4 Diffusore
5 Girante
6 Camicia motore
7 Coperchio motore
8 Albero motore
9 Tenuta meccanica
Elettropompa Tenuta
TOP 1-2-3
STA-12R
TOP 2-3 LA AR-12R LA
Tecnopolimero
Tecnopolimero
Acciaio inox AISI 304
(per versioni TOP-LA AISI 316L)
Tecnopolimero
NorylTM
Acciaio inox AISI 304
(per versioni TOP-LA AISI 316L)
Acciaio inox AISI 304
Acciaio inox AISI 431
(per versioni TOP-LA AISI 316L)
1 Corpo pompa
2 Griglia di
aspirazione
3 Coperchio di
aspirazione
4 Diffusore
5 Girante
6 Camicia motore
7 Coperchio motore
8 Albero motore
9 Tenuta meccanica doppia con camera d'olio interposta
10 Anello di tenuta
11 Condensatore
Ø 12 x Ø 19 x H 5 mm
10 Condensatore
11 Motore elettrico
Albero
Ø 12 mm
Ø 12 mm
Materiali
Ceramica / Grafite / NBR
Ceramica / Grafite / NBR
Tenuta
MG1-14D SIC
Albero
Ø 14 mm
Posizione
Lato motore
Lato pompa
Materiali
SiC / Grafite / NBR
SiC / SiC / NBR
12 Motore elettrico
TOP: monofase 230 V - 50 Hz
con salvamotore termico incorporato nell'avvolgimento.
– Servizio continuo S1 – Isolamento: classe F
– Protezione: IP X8
13 Gruppo maniglia
Completo di:
– Cavo di alimentazione da 5 metri di tipo "H07 RN-F" con
spina Schuko
– Interruttore a galleggiante (funzionamento verticale
TOP: monofase 230 V - 50 Hz
con salvamotore termico incorporato
nell'avvolgimento.
– Servizio continuo S1 – Isolamento: classe F
– Protezione: IP X8
12 Gruppo maniglia
Completo di:
– Cavo di alimentazione da 5 metri di tipo "H07 RN-F"
con spina Schuko
– Interruttore a galleggiante (funzionamento verticale
nelle versioni GM)
14 Ghiera e portagomma
Portagomma Ø 25 mm per TOP 1
Ø 35 mm per TOP 2-3
14
1
13
11
nelle versioni GM)
13 Manicotto
Tecnopolimero filettato 11⁄2"
con valvola a clapet
14 Ghiera e portagomma
Portagomma Ø 41 mm
14
13
1
8
6
6
12
10
8
7
3
4
5
2
12
10
9
7
2
3
5
4
11
9
Tecnopolimero
Tecnopolimero
Acciaio inox AISI 304
Tecnopolimero
NorylTM
Acciaio inox AISI 304
Acciaio inox AISI 304
Acciaio inox AISI 431
