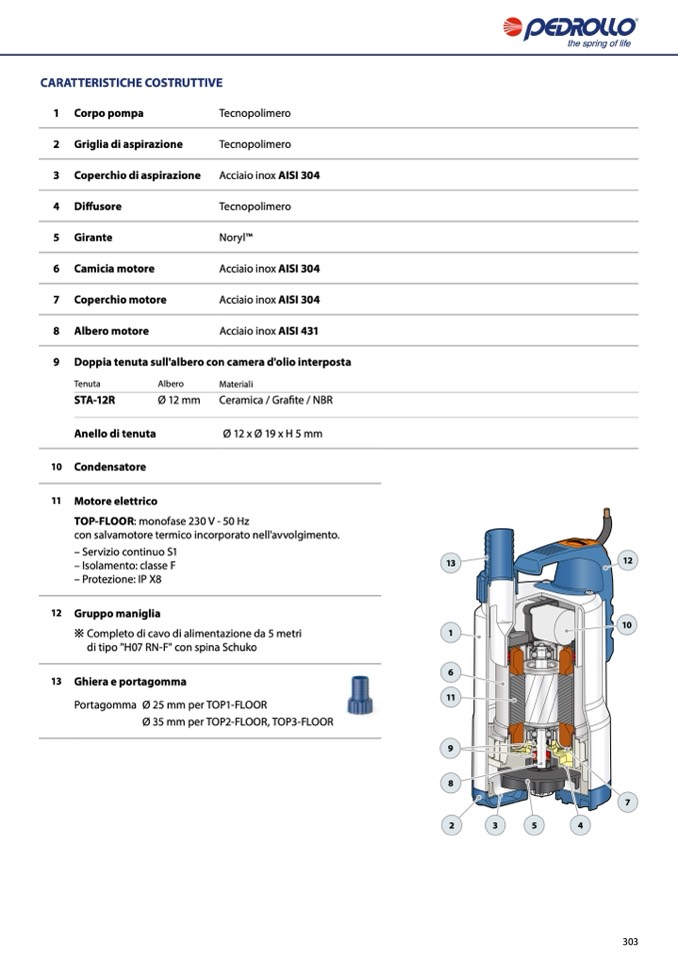

CARATTERISTICHE COSTRUTTIVE

1 Corpo pompa

2 Griglia di aspirazione

3 Coperchio di aspirazione

4 Diffusore

5 Girante

6 Camicia motore

7 Coperchio motore

8 Albero motore

9 Doppia tenuta sull'albero con camera d'olio interposta

Tenuta

STA-12R

Anello di tenuta

10 Condensatore

11 Motore elettrico

Albero

Ø 12 mm

Materiali

Ceramica / Grafite / NBR

Ø 12 x Ø 19 x H 5 mm

TOP-FLOOR: monofase 230 V - 50 Hz

con salvamotore termico incorporato nell'avvolgimento.

– Servizio continuo S1

– Isolamento: classe F

– Protezione: IP X8

12 Gruppo maniglia

※ Completo di cavo di alimentazione da 5 metri

di tipo "H07 RN-F" con spina Schuko

13 Ghiera e portagomma

Portagomma Ø 25 mm per TOP1-FLOOR

Ø 35 mm per TOP2-FLOOR, TOP3-FLOOR

13

1

6

11

9

8

2

3

5

4

12

10

Tecnopolimero

Tecnopolimero

Acciaio inox AISI 304

Tecnopolimero

NorylTM

Acciaio inox AISI 304

Acciaio inox AISI 304

Acciaio inox AISI 431

7

303
