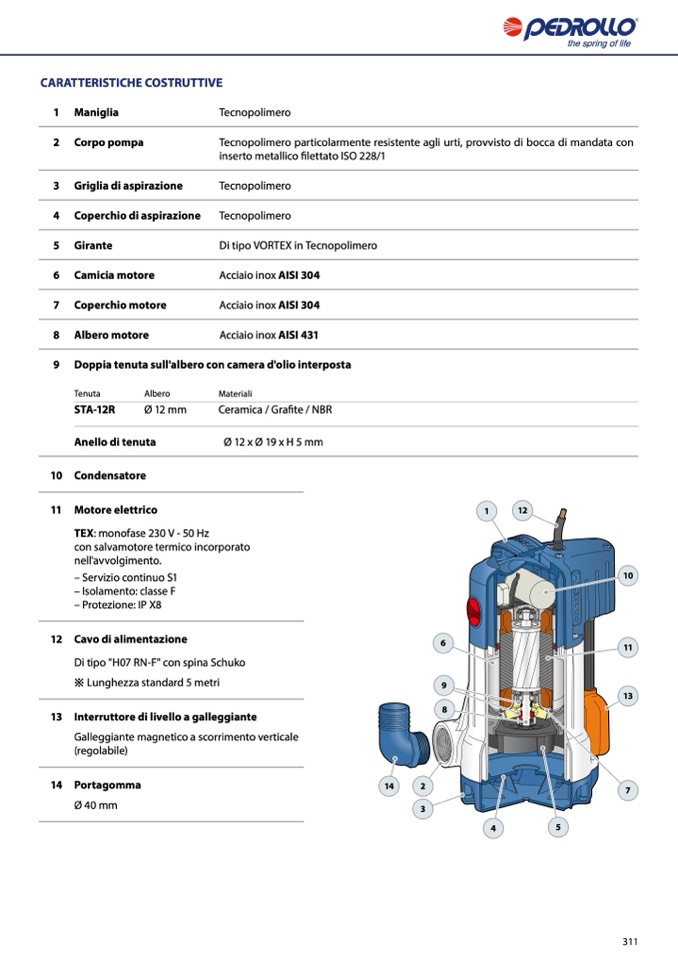

CARATTERISTICHE COSTRUTTIVE

1 Maniglia

2 Corpo pompa

Tecnopolimero

Tecnopolimero particolarmente resistente agli urti, provvisto di bocca di mandata con

inserto metallico filettato ISO 228/1

3 Griglia di aspirazione

4 Coperchio di aspirazione

5 Girante

6 Camicia motore

7 Coperchio motore

8 Albero motore

9 Doppia tenuta sull'albero con camera d'olio interposta

Tenuta

Albero

STA-12R

Ø 12 mm

Anello di tenuta

10 Condensatore

11 Motore elettrico

Materiali

Ceramica / Grafite / NBR

Ø 12 x Ø 19 x H 5 mm

TEX: monofase 230 V - 50 Hz

con salvamotore termico incorporato

nell'avvolgimento.

– Servizio continuo S1

– Isolamento: classe F

– Protezione: IP X8

12 Cavo di alimentazione

Di tipo "H07 RN-F" con spina Schuko

※ Lunghezza standard 5 metri

13 Interruttore di livello a galleggiante

Galleggiante magnetico a scorrimento verticale

(regolabile)

14 Portagomma

Ø 40 mm

6

9

8

10

11

13

7

Tecnopolimero

Tecnopolimero

Di tipo VORTEX in Tecnopolimero

Acciaio inox AISI 304

Acciaio inox AISI 304

Acciaio inox AISI 431

14

2

3

1

12

4

5

311
