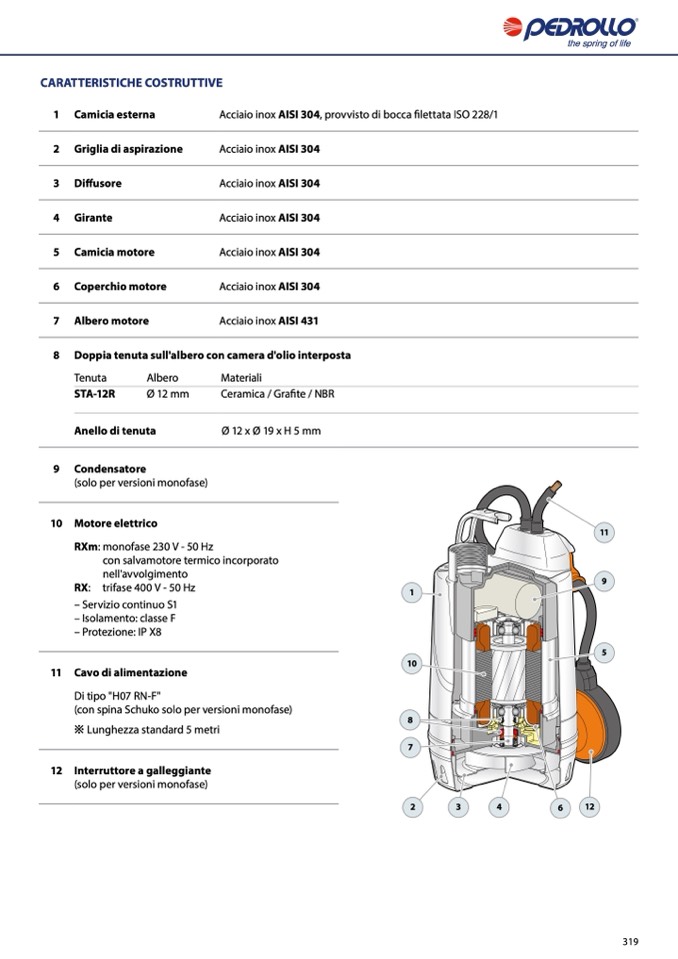

CARATTERISTICHE COSTRUTTIVE

1

2

Camicia esterna

Griglia di aspirazione

Acciaio inox AISI 304, provvisto di bocca filettata ISO 228/1

Acciaio inox AISI 304

3

Diffusore

Acciaio inox AISI 304

4

Girante

Acciaio inox AISI 304

5

6

Camicia motore

Coperchio motore

Acciaio inox AISI 304

Acciaio inox AISI 304

7

Albero motore

Acciaio inox AISI 431

8

9

10

Doppia tenuta sull'albero con camera d'olio interposta

Tenuta

Albero

Materiali

STA-12R

Ø 12 mm

Ceramica / Grafite / NBR

Anello di tenuta

Ø 12 x Ø 19 x H 5 mm

Condensatore

(solo per versioni monofase)

Motore elettrico

RXm: monofase 230 V - 50 Hz

con salvamotore termico incorporato

nell'avvolgimento

RX: trifase 400 V - 50 Hz

– Servizio continuo S1

– Isolamento: classe F

– Protezione: IP X8

1

10

8

7

11

9

5

11 Cavo di alimentazione

Di tipo "H07 RN-F"

(con spina Schuko solo per versioni monofase)

※ Lunghezza standard 5 metri

12

Interruttore a galleggiante

(solo per versioni monofase)

2

3

4

6

12

319
