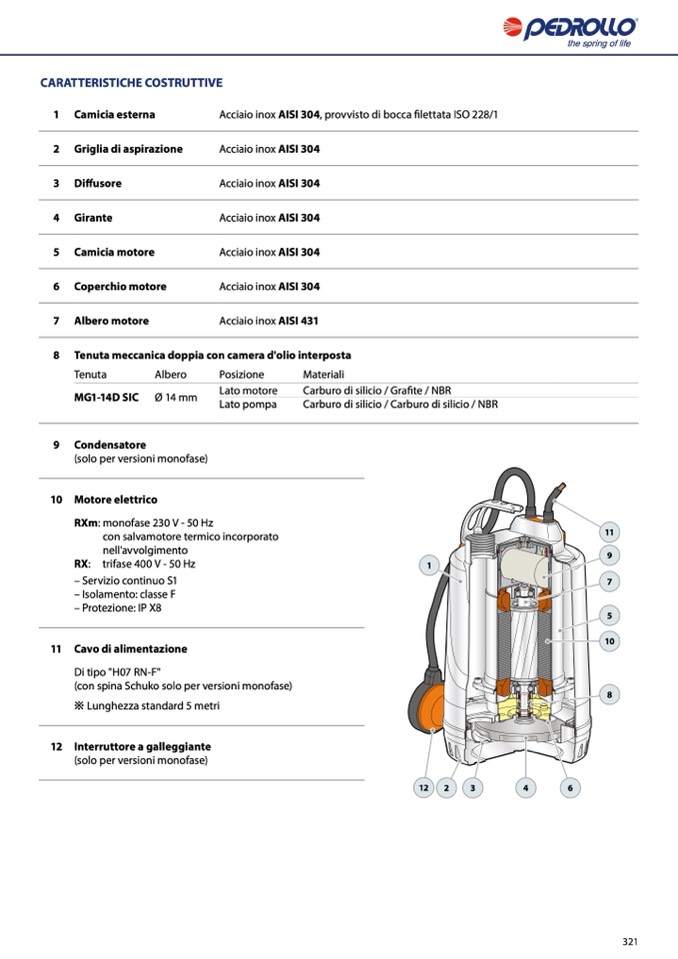

CARATTERISTICHE COSTRUTTIVE

1

2

Camicia esterna

Griglia di aspirazione

Acciaio inox AISI 304, provvisto di bocca filettata ISO 228/1

Acciaio inox AISI 304

3

Diffusore

Acciaio inox AISI 304

4

Girante

Acciaio inox AISI 304

5

Camicia motore

Acciaio inox AISI 304

6

Coperchio motore

Acciaio inox AISI 304

7

8

Albero motore

Tenuta meccanica doppia con camera d'olio interposta

Tenuta

Albero

Posizione

Materiali

Acciaio inox AISI 431

MG1-14D SIC Ø 14 mm

Lato motore

Carburo di silicio / Grafite / NBR

Lato pompa

Carburo di silicio / Carburo di silicio / NBR

9

10

Condensatore

(solo per versioni monofase)

Motore elettrico

RXm: monofase 230 V - 50 Hz

con salvamotore termico incorporato

nell'avvolgimento

RX: trifase 400 V - 50 Hz

– Servizio continuo S1

– Isolamento: classe F

– Protezione: IP X8

1

11

9

7

5

10

8

11 Cavo di alimentazione

Di tipo "H07 RN-F"

(con spina Schuko solo per versioni monofase)

※ Lunghezza standard 5 metri

12

Interruttore a galleggiante

(solo per versioni monofase)

1

2

2

3

4

6
