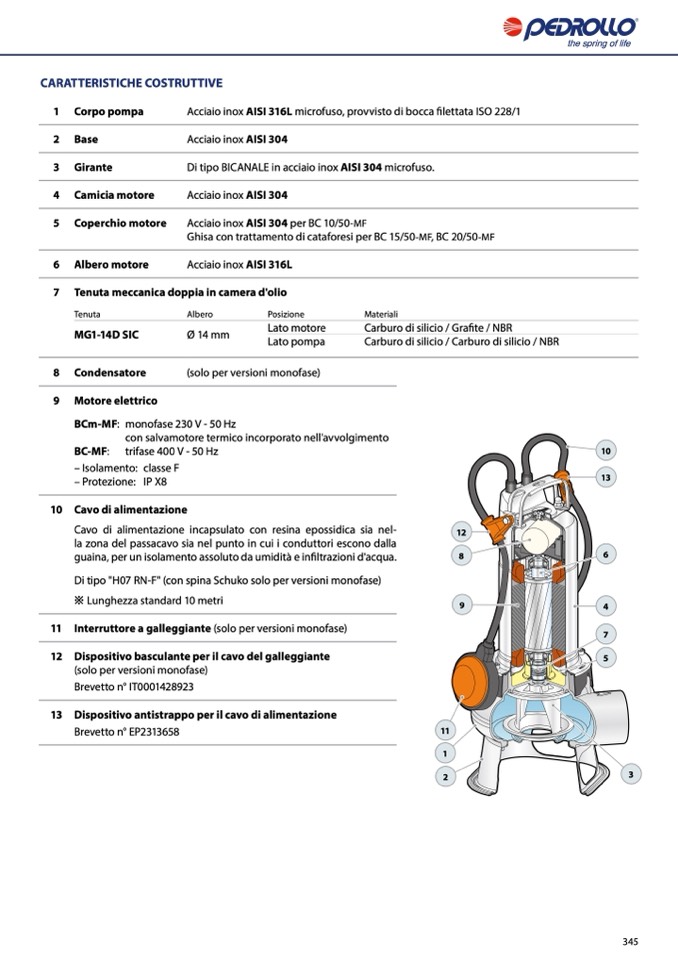

CARATTERISTICHE COSTRUTTIVE

1 Corpo pompa

2 Base

3 Girante

4 Camicia motore

5 Coperchio motore

6 Albero motore

Acciaio inox AISI 316L microfuso, provvisto di bocca filettata ISO 228/1

Acciaio inox AISI 304

Di tipo BICANALE in acciaio inox AISI 304 microfuso.

Acciaio inox AISI 304

Acciaio inox AISI 304 per BC 10/50-MF

Ghisa con trattamento di cataforesi per BC 15/50-MF, BC 20/50-MF

Acciaio inox AISI 316L

7 Tenuta meccanica doppia in camera d'olio

Tenuta

MG1-14D SIC

8 Condensatore

9 Motore elettrico

Albero

Posizione

Materiali

Carburo di silicio / Grafite / NBR

Carburo di silicio / Carburo di silicio / NBR

Ø 14 mm

Lato motore

Lato pompa

(solo per versioni monofase)

BCm-MF: monofase 230 V - 50 Hz

con salvamotore termico incorporato nell'avvolgimento

BC-MF: trifase 400 V - 50 Hz

– Isolamento: classe F

– Protezione: IP X8

10 Cavo di alimentazione

Cavo di alimentazione incapsulato con resina epossidica sia nel-

la zona del passacavo sia nel punto in cui i conduttori escono dalla

guaina, per un isolamento assoluto da umidità e infiltrazioni d'acqua.

Di tipo "H07 RN-F" (con spina Schuko solo per versioni monofase)

※ Lunghezza standard 10 metri

12

8

9

11

1

2

10

13

6

4

7

5

3

11

Interruttore a galleggiante (solo per versioni monofase)

12

Dispositivo basculante per il cavo del galleggiante

(solo per versioni monofase)

Brevetto n° IT0001428923

13

Dispositivo antistrappo per il cavo di alimentazione

Brevetto n° EP2313658
