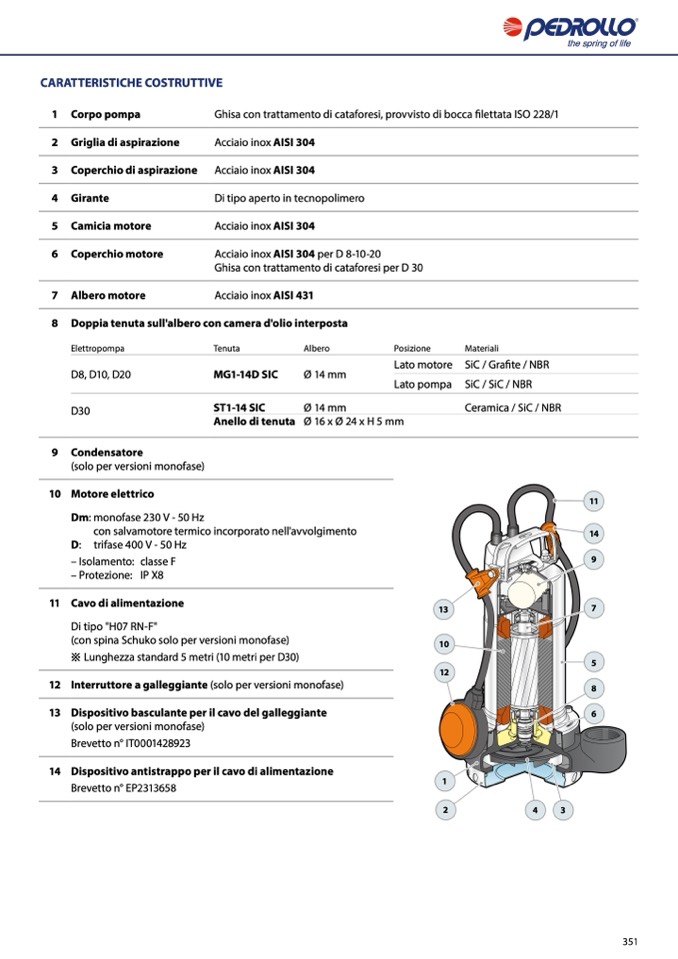

CARATTERISTICHE COSTRUTTIVE

1

Corpo pompa

Ghisa con trattamento di cataforesi, provvisto di bocca filettata ISO 228/1

2

Griglia di aspirazione

Acciaio inox AISI 304

3

Coperchio di aspirazione

Acciaio inox AISI 304

4

Girante

Di tipo aperto in tecnopolimero

5

Camicia motore

Coperchio motore

Acciaio inox AISI 304

6

Acciaio inox AISI 304 per D 8-10-20

Ghisa con trattamento di cataforesi per D 30

7

8

Albero motore

Acciaio inox AISI 431

Doppia tenuta sull'albero con camera d'olio interposta

Elettropompa

Tenuta

Albero

Posizione

Materiali

D8, D10, D20

MG1-14D SIC

Ø 14 mm

Lato motore SiC / Grafite / NBR

Lato pompa SiC / SiC / NBR

D30

ST1-14 SIC

Ø 14 mm

Ceramica / SiC / NBR

Anello di tenuta Ø 16 x Ø 24 x H 5 mm

9 Condensatore

(solo per versioni monofase)

10 Motore elettrico

Dm: monofase 230 V - 50 Hz

con salvamotore termico incorporato nell'avvolgimento

D: trifase 400 V - 50 Hz

– Isolamento: classe F

– Protezione: IP X8

11 Cavo di alimentazione

Di tipo "H07 RN-F"

(con spina Schuko solo per versioni monofase)

※ Lunghezza standard 5 metri (10 metri per D30)

12 Interruttore a galleggiante (solo per versioni monofase)

13

Dispositivo basculante per il cavo del galleggiante

(solo per versioni monofase)

Brevetto n° IT0001428923

14

Dispositivo antistrappo per il cavo di alimentazione

Brevetto n° EP2313658

13

10

12

11

14

9

7

5

8

6

1

2

4

3

351
