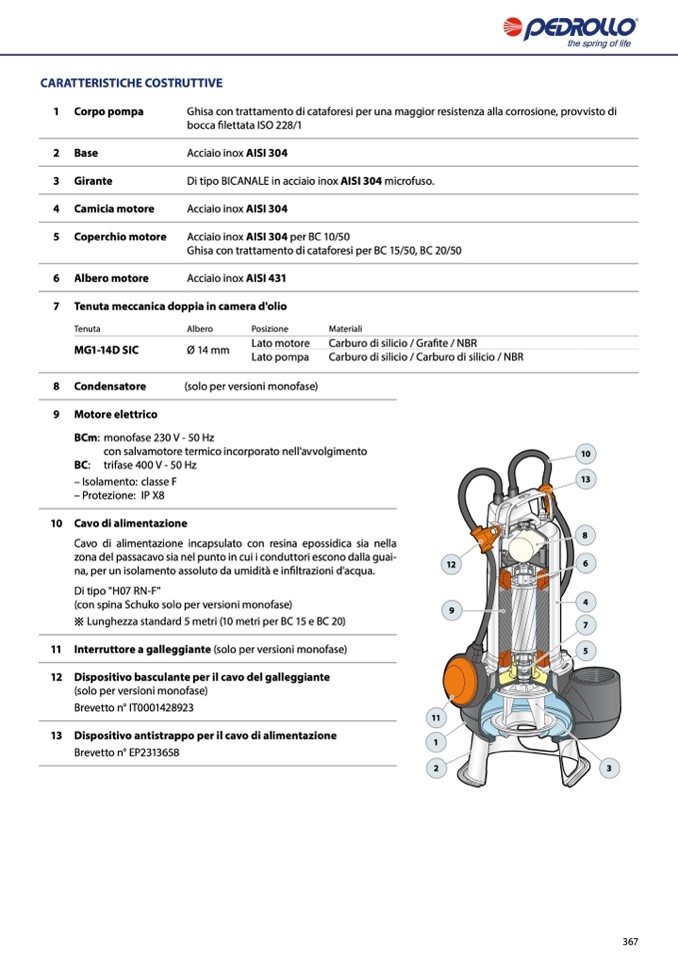

CARATTERISTICHE COSTRUTTIVE

1 Corpo pompa

2 Base

3 Girante

4 Camicia motore

5 Coperchio motore

6 Albero motore

Ghisa con trattamento di cataforesi per una maggior resistenza alla corrosione, provvisto di

bocca filettata ISO 228/1

Acciaio inox AISI 304

Di tipo BICANALE in acciaio inox AISI 304 microfuso.

Acciaio inox AISI 304

Acciaio inox AISI 304 per BC 10/50

Ghisa con trattamento di cataforesi per BC 15/50, BC 20/50

7 Tenuta meccanica doppia in camera d'olio

Tenuta

MG1-14D SIC

8 Condensatore

9 Motore elettrico

Albero

Posizione

Materiali

Carburo di silicio / Grafite / NBR

Carburo di silicio / Carburo di silicio / NBR

Acciaio inox AISI 431

Ø 14 mm

Lato motore

Lato pompa

(solo per versioni monofase)

BCm: monofase 230 V - 50 Hz

con salvamotore termico incorporato nell'avvolgimento

BC: trifase 400 V - 50 Hz

– Isolamento: classe F

– Protezione: IP X8

10 Cavo di alimentazione

Cavo di alimentazione incapsulato con resina epossidica sia nella

zona del passacavo sia nel punto in cui i conduttori escono dalla guai-

na, per un isolamento assoluto da umidità e infiltrazioni d'acqua.

Di tipo "H07 RN-F"

(con spina Schuko solo per versioni monofase)

※ Lunghezza standard 5 metri (10 metri per BC 15 e BC 20)

10

13

8

12

6

9

11

1

4

7

5

11

Interruttore a galleggiante (solo per versioni monofase)

12

Dispositivo basculante per il cavo del galleggiante

(solo per versioni monofase)

Brevetto n° IT0001428923

13

Dispositivo antistrappo per il cavo di alimentazione

Brevetto n° EP2313658

2

3
