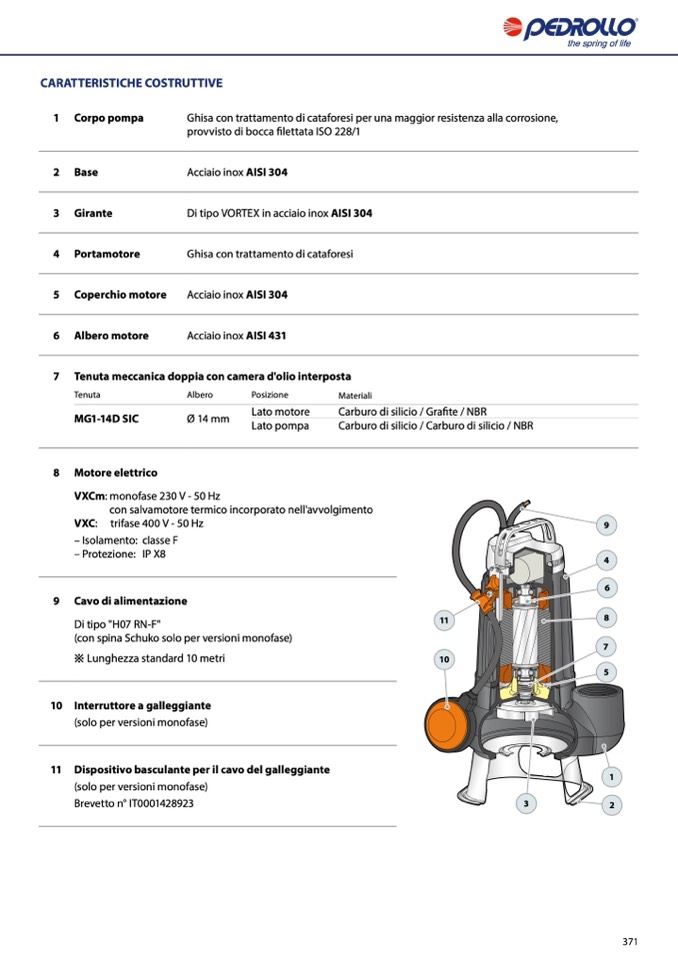

CARATTERISTICHE COSTRUTTIVE

1 Corpo pompa

2 Base

3 Girante

4 Portamotore

5 Coperchio motore

6 Albero motore

7 Tenuta meccanica doppia con camera d'olio interposta

Tenuta

Albero

MG1-14D SIC

Ø 14 mm

8 Motore elettrico

Posizione

Lato motore

Lato pompa

Materiali

Carburo di silicio / Grafite / NBR

Carburo di silicio / Carburo di silicio / NBR

Ghisa con trattamento di cataforesi per una maggior resistenza alla corrosione,

provvisto di bocca filettata ISO 228/1

Acciaio inox AISI 304

Di tipo VORTEX in acciaio inox AISI 304

Ghisa con trattamento di cataforesi

Acciaio inox AISI 304

Acciaio inox AISI 431

VXCm: monofase 230 V - 50 Hz

con salvamotore termico incorporato nell'avvolgimento

VXC: trifase 400 V - 50 Hz

– Isolamento: classe F

– Protezione: IP X8

9 Cavo di alimentazione

Di tipo "H07 RN-F"

(con spina Schuko solo per versioni monofase)

※ Lunghezza standard 10 metri

10 Interruttore a galleggiante

(solo per versioni monofase)

11 Dispositivo basculante per il cavo del galleggiante

(solo per versioni monofase)

Brevetto n° IT0001428923

11

10

9

4

6

8

7

5

3

1

2

371
