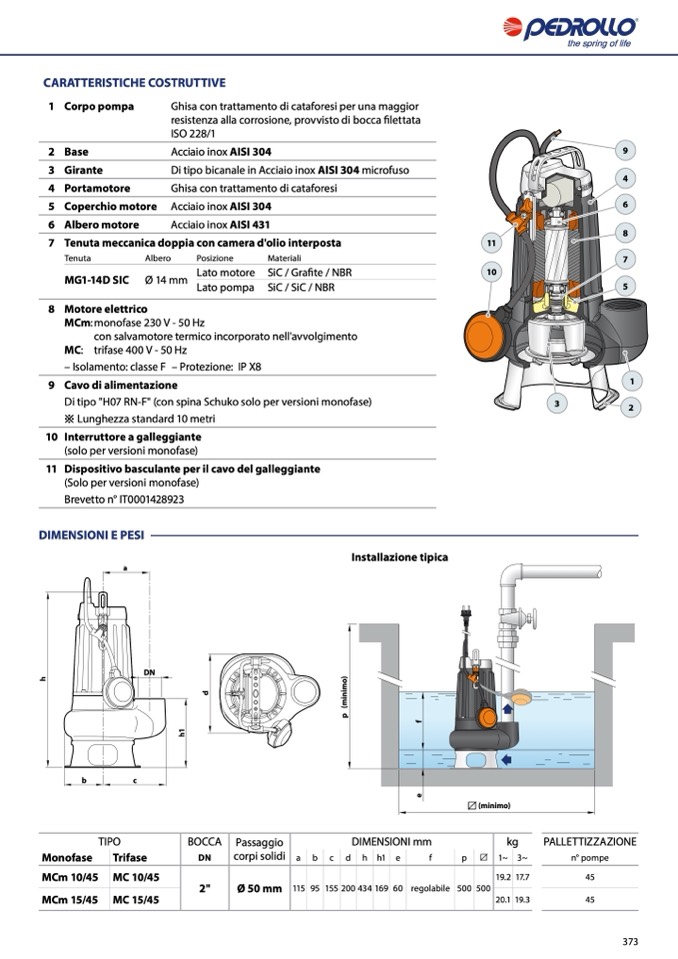

CARATTERISTICHE COSTRUTTIVE

1 Corpo pompa

2 Base

3 Girante

4 Portamotore

5 Coperchio motore

6 Albero motore

Ghisa con trattamento di cataforesi per una maggior

resistenza alla corrosione, provvisto di bocca filettata

ISO 228/1

Acciaio inox AISI 304

Di tipo bicanale in Acciaio inox AISI 304 microfuso

Ghisa con trattamento di cataforesi

Acciaio inox AISI 304

Acciaio inox AISI 431

9

4

6

8

7

5

1

2

7 Tenuta meccanica doppia con camera d'olio interposta

Tenuta

Albero

Posizione

Materiali

MG1-14D SIC Ø 14 mm

Lato motore SiC / Grafite / NBR

Lato pompa SiC / SiC / NBR

8 Motore elettrico

MCm: monofase 230 V - 50 Hz

con salvamotore termico incorporato nell'avvolgimento

MC: trifase 400 V - 50 Hz

– Isolamento: classe F – Protezione: IP X8

9 Cavo di alimentazione

Di tipo "H07 RN-F" (con spina Schuko solo per versioni monofase)

11

10

※ Lunghezza standard 10 metri

10 Interruttore a galleggiante

(solo per versioni monofase)

11 Dispositivo basculante per il cavo del galleggiante

(Solo per versioni monofase)

Brevetto n° IT0001428923

DIMENSIONI E PESI

a

DN

h

d

Monofase

MCm 10/45

MCm 15/45

TIPO

Trifase

MC 10/45

MC 15/45

BOCCA

DN

2"

Passaggio

corpi solidi

a b c

DIMENSIONI mm

d h h1 e

f

(minimo)

kg

p

1~ 3~

PALLETTIZZAZIONE

n° pompe

45

45

Installazione tipica

)

o

m

i

n

i

m

(

p

b

c

e

f

1

h

Ø 50 mm 115 95 155 200 434 169 60 regolabile 500 500

19.2 17.7

20.1 19.3

3

373
