DC 10-20-30
1 Corpo pompa
2 Griglia
3 Coperchio
4 Girante
DC 42-43-44
1 Corpo pompa
2 Griglia
3 Coperchio
4 Girante
5 Portamotore
6 Coperchio motore
7 Albero motore
8 Doppia tenuta meccanica con camera d'olio interposta
5 Portamotore
6 Coperchio motore
7 Albero motore
8 Tenuta meccanica doppia in camera d'olio
Ghisa con cataforesi
Ghisa con cataforesi
Acciaio inox AISI 431
Pompa
Tenuta
DC10
DC20
MG1-14D SIC
Materiali
SiC / Grafite / NBR
SiC / SiC / NBR
Tenuta
STA-24
STA-22 SIC
Albero
Ø 24 mm
Ø 22 mm
Posizione
Lato motore
Lato motore
Materiali
Ceramica / Grafite / NBR
SiC / SiC / NBR
Ghisa con cataforesi
Acciaio inox AISI 304
Acciaio inox AISI 304
Di tipo aperto in tecnopolimero
Ghisa con cataforesi
Ghisa con cataforesi
Acciaio inox AISI 304
Ghisa con cataforesi
Aperta in Acciaio inox AISI 304
microfuso
Acciaio inox AISI 304
Acciaio inox AISI 431
Albero
DC30
ST1-14 SIC
Ø 14 mm Ceramica / C. di silicio / NBR
9 Motore Elettrico
DCm: monofase 230 V - 50 Hz con salvamotore termico
incorporato
DC: trifase 400 V - 50 Hz
– Isolamento: classe F – Protezione: IP X8
10 Cavo di alimentazione
(con spina Schuko solo per versioni monofase)
※ Da 10 metri di tipo "H07 RN-F"
11 Interruttore a galleggiante
12 Dispositivo basculante per il cavo del galleggiante
(solo per versioni monofase) Brevetto n° IT0001428923
10
7
12
5
9
Ø 14 mm
Doppia tenuta sull'albero con anello di tenuta Ø 16 x Ø 24 x H 5 mm
8
11
5
8
11
9
6

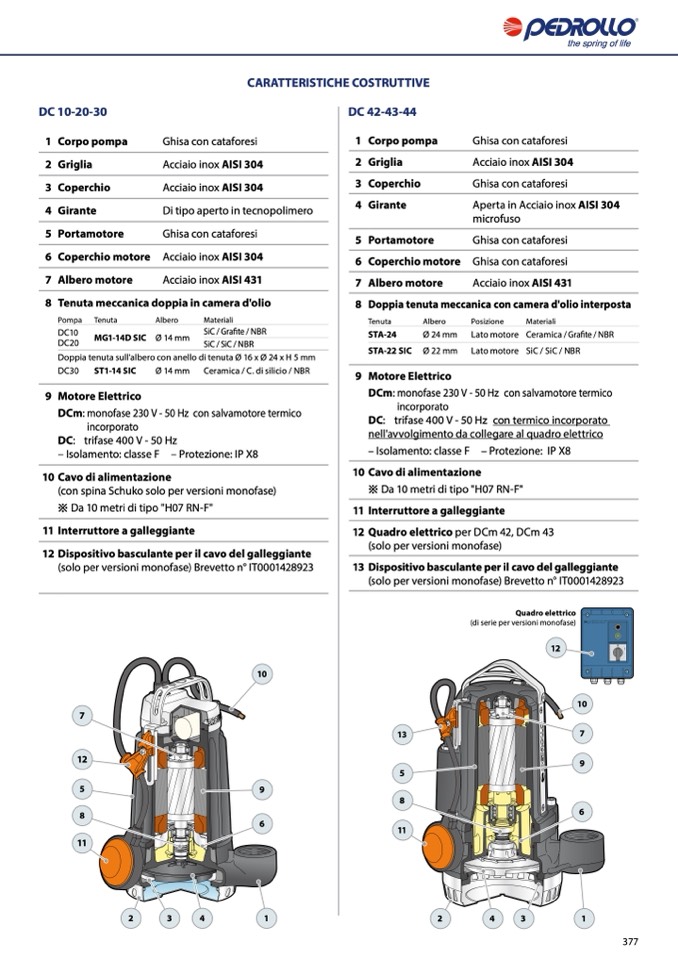

CARATTERISTICHE COSTRUTTIVE
6
9 Motore Elettrico
DCm: monofase 230 V - 50 Hz con salvamotore termico
incorporato
DC: trifase 400 V - 50 Hz con termico incorporato
nell'avvolgimento da collegare al quadro elettrico
– Isolamento: classe F – Protezione: IP X8
10 Cavo di alimentazione
※ Da 10 metri di tipo "H07 RN-F"
11 Interruttore a galleggiante
12 Quadro elettrico per DCm 42, DCm 43
(solo per versioni monofase)
13 Dispositivo basculante per il cavo del galleggiante
(solo per versioni monofase) Brevetto n° IT0001428923
Quadro elettrico
(di serie per versioni monofase)
12
10
13
7
2
3
4
1
2
4
3
1
