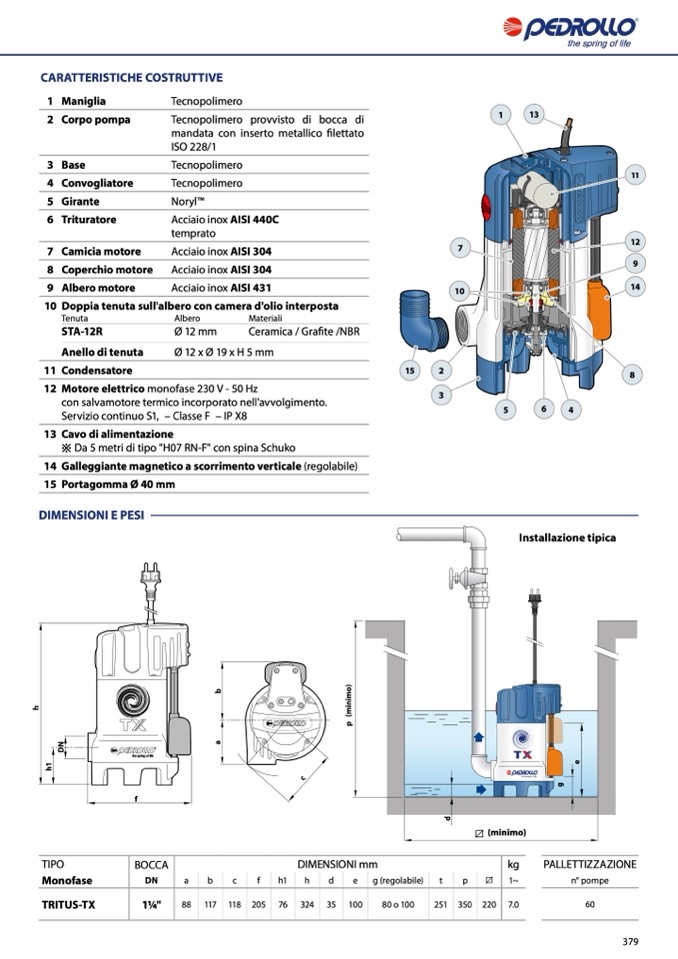

CARATTERISTICHE COSTRUTTIVE

1 Maniglia

2 Corpo pompa

3 Base

4 Convogliatore

5 Girante

6 Trituratore

7 Camicia motore

8 Coperchio motore

9 Albero motore

Tecnopolimero

Tecnopolimero provvisto di bocca di

mandata con inserto metallico filettato

ISO 228/1

Tecnopolimero

Tecnopolimero

NorylTM

Acciaio inox AISI 440C

temprato

Acciaio inox AISI 304

Acciaio inox AISI 304

Acciaio inox AISI 431

1

13

10 Doppia tenuta sull'albero con camera d'olio interposta

Tenuta

Albero

Materiali

STA-12R

Ø 12 mm

Ceramica / Grafite /NBR

Anello di tenuta

11 Condensatore

Ø 12 x Ø 19 x H 5 mm

12 Motore elettrico monofase 230 V - 50 Hz

con salvamotore termico incorporato nell'avvolgimento.

Servizio continuo S1, – Classe F – IP X8

13 Cavo di alimentazione

※ Da 5 metri di tipo "H07 RN-F" con spina Schuko

14 Galleggiante magnetico a scorrimento verticale (regolabile)

15 Portagomma Ø 40 mm

15

2

3

DIMENSIONI E PESI

h

1

h

a

N

D

TIPO

BOCCA

Monofase

DN

TRITUS-TX

11⁄4"

DIMENSIONI mm

(minimo)

kg

1~

220 7.0

PALLETTIZZAZIONE

n° pompe

60

b

)

o

m

i

n

i

m

(

p

c

g

f

d

t

p

251 350

a

b

c

f

h1

h

d

e

g (regolabile)

80 o 100

88 117

118 205 76

324 35 100

7

10

11

12

9

14

8

5

6

4

Installazione tipica

e

379
