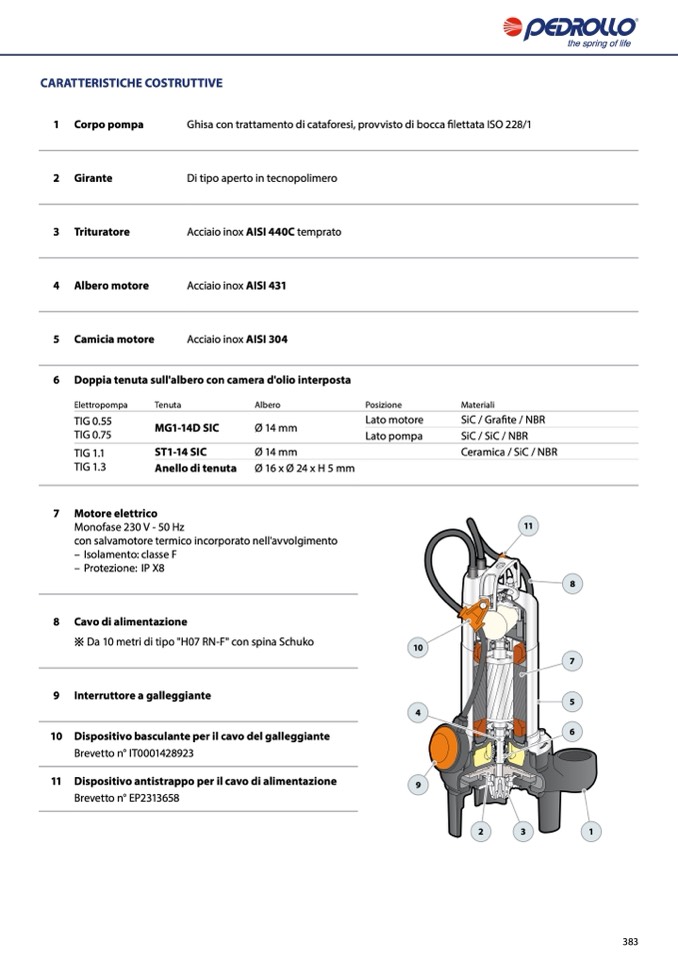

CARATTERISTICHE COSTRUTTIVE

1

Corpo pompa

Ghisa con trattamento di cataforesi, provvisto di bocca filettata ISO 228/1

2

Girante

Di tipo aperto in tecnopolimero

3

Trituratore

Acciaio inox AISI 440C temprato

4

Albero motore

Acciaio inox AISI 431

5

6

Camicia motore

Acciaio inox AISI 304

Doppia tenuta sull'albero con camera d'olio interposta

Elettropompa

Tenuta

Albero

Posizione

Materiali

TIG 0.55

MG1-14D SIC

Ø 14 mm

Lato motore

SiC / Grafite / NBR

TIG 0.75

Lato pompa

SiC / SiC / NBR

TIG 1.1

ST1-14 SIC

Ø 14 mm

Ceramica / SiC / NBR

TIG 1.3

Anello di tenuta Ø 16 x Ø 24 x H 5 mm

7

Motore elettrico

Monofase 230 V - 50 Hz

con salvamotore termico incorporato nell'avvolgimento

– Isolamento: classe F

– Protezione: IP X8

11

8 Cavo di alimentazione

※ Da 10 metri di tipo "H07 RN-F" con spina Schuko

10

4

9

8

7

5

6

9

Interruttore a galleggiante

10

Dispositivo basculante per il cavo del galleggiante

Brevetto n° IT0001428923

11

Dispositivo antistrappo per il cavo di alimentazione

Brevetto n° EP2313658

2

3

1

383
