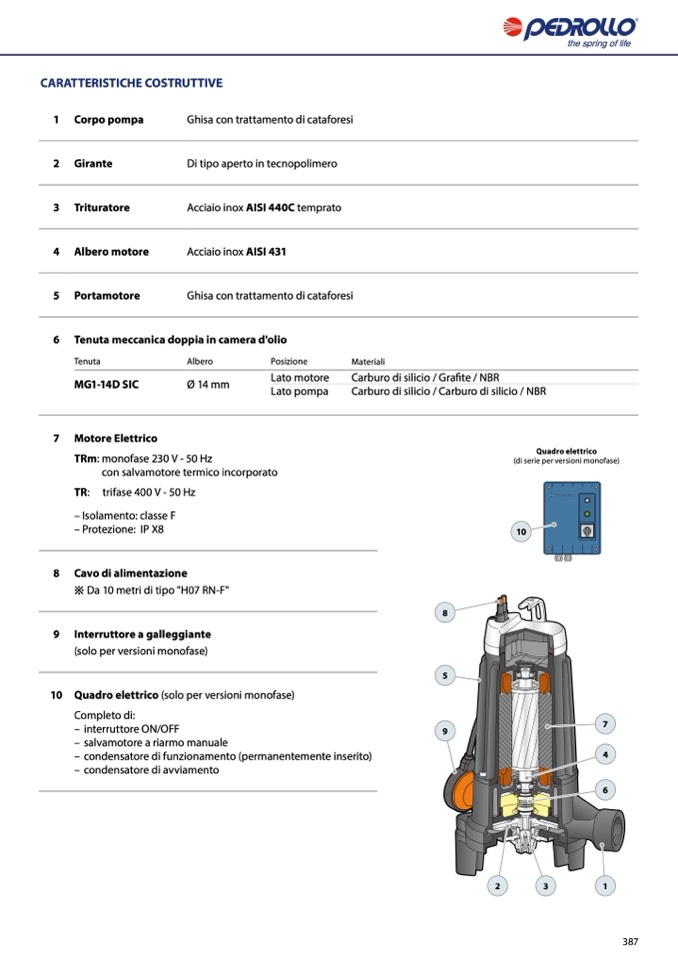

CARATTERISTICHE COSTRUTTIVE

1

Corpo pompa

Ghisa con trattamento di cataforesi

2

Girante

Di tipo aperto in tecnopolimero

3

Trituratore

Acciaio inox AISI 440C temprato

4

Albero motore

Acciaio inox AISI 431

5

Portamotore

Ghisa con trattamento di cataforesi

6

Tenuta meccanica doppia in camera d'olio

Tenuta

Albero

Posizione

Materiali

MG1-14D SIC

Ø 14 mm

Lato motore

Carburo di silicio / Grafite / NBR

Lato pompa

Carburo di silicio / Carburo di silicio / NBR

7

Motore Elettrico

TRm: monofase 230 V - 50 Hz

con salvamotore termico incorporato

TR: trifase 400 V - 50 Hz

– Isolamento: classe F

– Protezione: IP X8

8 Cavo di alimentazione

※ Da 10 metri di tipo "H07 RN-F"

Quadro elettrico

(di serie per versioni monofase)

10

8

5

9

7

4

6

9

Interruttore a galleggiante

(solo per versioni monofase)

10

Quadro elettrico (solo per versioni monofase)

Completo di:

– interruttore ON/OFF

– salvamotore a riarmo manuale

– condensatore di funzionamento (permanentemente inserito)

– condensatore di avviamento

2

3

1

387
