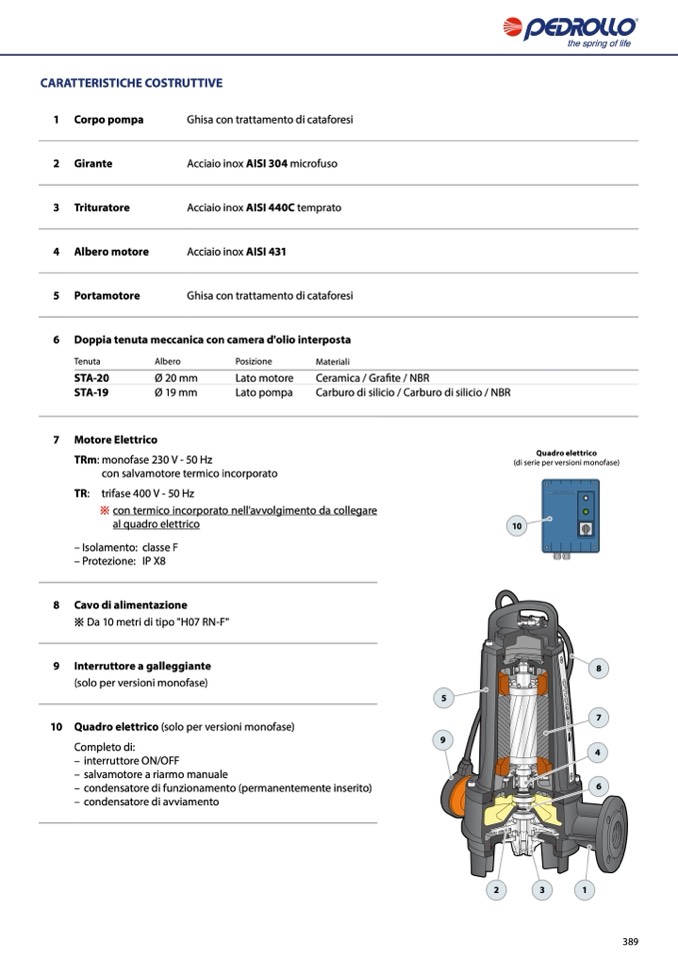

CARATTERISTICHE COSTRUTTIVE

1

Corpo pompa

Girante

Ghisa con trattamento di cataforesi

2

Acciaio inox AISI 304 microfuso

3

Trituratore

Acciaio inox AISI 440C temprato

4

Albero motore

Acciaio inox AISI 431

5

Portamotore

Ghisa con trattamento di cataforesi

6

7

Doppia tenuta meccanica con camera d'olio interposta

Tenuta

Albero

Posizione

Materiali

STA-20

Ø 20 mm

Lato motore

Ceramica / Grafite / NBR

STA-19

Ø 19 mm

Lato pompa

Carburo di silicio / Carburo di silicio / NBR

Motore Elettrico

TRm: monofase 230 V - 50 Hz

con salvamotore termico incorporato

TR: trifase 400 V - 50 Hz

※ con termico incorporato nell'avvolgimento da collegare

al quadro elettrico

– Isolamento: classe F

– Protezione: IP X8

Quadro elettrico

(di serie per versioni monofase)

10

8

9

10

Cavo di alimentazione

※ Da 10 metri di tipo "H07 RN-F"

Interruttore a galleggiante

(solo per versioni monofase)

5

9

8

7

4

6

Quadro elettrico (solo per versioni monofase)

Completo di:

– interruttore ON/OFF

– salvamotore a riarmo manuale

– condensatore di funzionamento (permanentemente inserito)

– condensatore di avviamento

2

3

1

389
