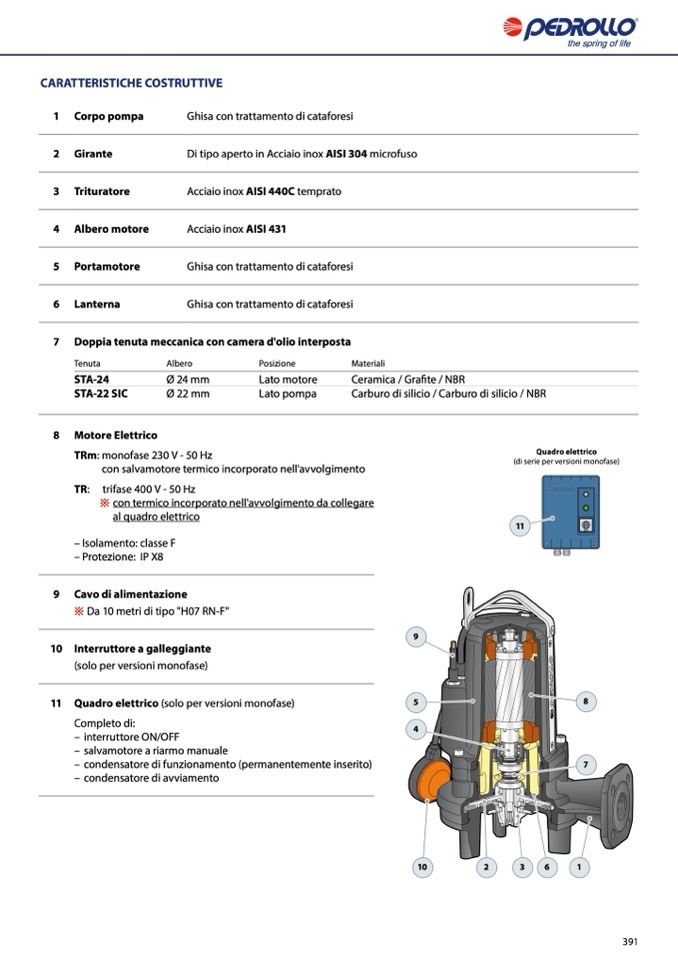

CARATTERISTICHE COSTRUTTIVE

1

2

Corpo pompa

Girante

Ghisa con trattamento di cataforesi

Di tipo aperto in Acciaio inox AISI 304 microfuso

3

Trituratore

Acciaio inox AISI 440C temprato

4

Albero motore

Acciaio inox AISI 431

5

Portamotore

Ghisa con trattamento di cataforesi

6

Lanterna

Ghisa con trattamento di cataforesi

7

Doppia tenuta meccanica con camera d'olio interposta

Tenuta

Albero

Posizione

Materiali

STA-24

Ø 24 mm

Lato motore

Ceramica / Grafite / NBR

STA-22 SIC

Ø 22 mm

Lato pompa

Carburo di silicio / Carburo di silicio / NBR

8

Motore Elettrico

TRm: monofase 230 V - 50 Hz

con salvamotore termico incorporato nell'avvolgimento

TR: trifase 400 V - 50 Hz

※ con termico incorporato nell'avvolgimento da collegare

al quadro elettrico

– Isolamento: classe F

– Protezione: IP X8

Quadro elettrico

(di serie per versioni monofase)

11

9

10

Cavo di alimentazione

※ Da 10 metri di tipo "H07 RN-F"

Interruttore a galleggiante

(solo per versioni monofase)

9

11

Quadro elettrico (solo per versioni monofase)

Completo di:

– interruttore ON/OFF

– salvamotore a riarmo manuale

– condensatore di funzionamento (permanentemente inserito)

– condensatore di avviamento

5

8

4

7

10

2

3

6

1

391
