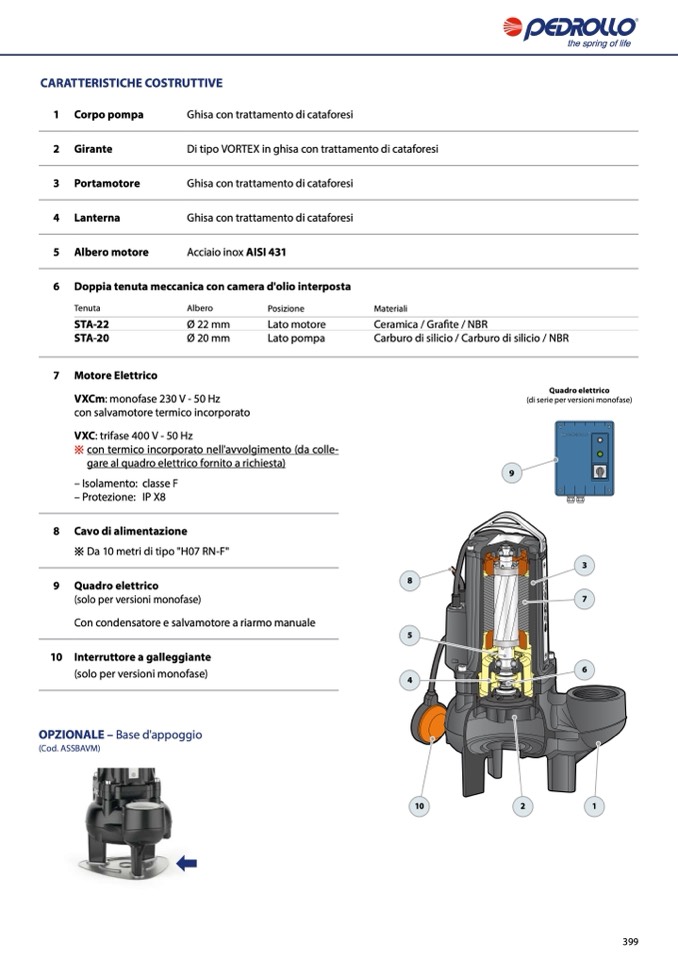

CARATTERISTICHE COSTRUTTIVE

1 Corpo pompa

2 Girante

3 Portamotore

4 Lanterna

Ghisa con trattamento di cataforesi

Di tipo VORTEX in ghisa con trattamento di cataforesi

Ghisa con trattamento di cataforesi

Ghisa con trattamento di cataforesi

Acciaio inox AISI 431

5 Albero motore

6 Doppia tenuta meccanica con camera d'olio interposta

Tenuta

Albero

STA-22

Ø 22 mm

STA-20

Ø 20 mm

7 Motore Elettrico

VXCm: monofase 230 V - 50 Hz

con salvamotore termico incorporato

Posizione

Lato motore

Lato pompa

Materiali

Ceramica / Grafite / NBR

Carburo di silicio / Carburo di silicio / NBR

VXC: trifase 400 V - 50 Hz

※ con termico incorporato nell'avvolgimento (da colle-

gare al quadro elettrico fornito a richiesta)

– Isolamento: classe F

– Protezione: IP X8

8 Cavo di alimentazione

※ Da 10 metri di tipo "H07 RN-F"

9 Quadro elettrico

(solo per versioni monofase)

Con condensatore e salvamotore a riarmo manuale

10 Interruttore a galleggiante

(solo per versioni monofase)

OPZIONALE – Base d'appoggio

(Cod. ASSBAVM)

9

8

5

4

3

7

6

10

2

1

Quadro elettrico

(di serie per versioni monofase)

399
