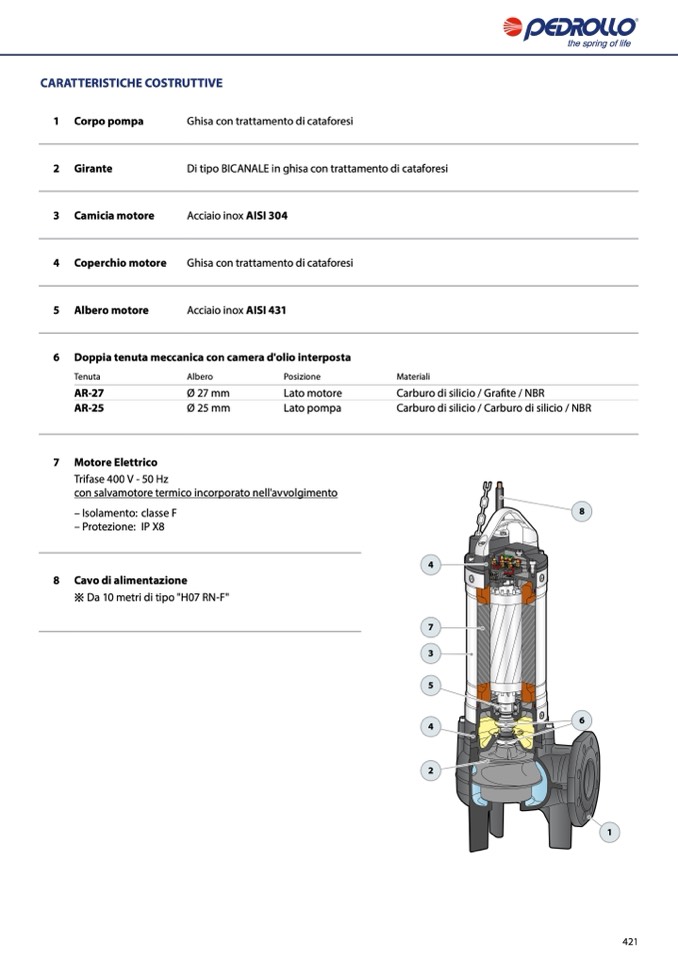

CARATTERISTICHE COSTRUTTIVE

1 Corpo pompa

2 Girante

3 Camicia motore

4 Coperchio motore

5 Albero motore

Ghisa con trattamento di cataforesi

Di tipo BICANALE in ghisa con trattamento di cataforesi

Acciaio inox AISI 304

Ghisa con trattamento di cataforesi

Acciaio inox AISI 431

6 Doppia tenuta meccanica con camera d'olio interposta

Tenuta

Albero

AR-27

Ø 27 mm

AR-25

Ø 25 mm

7 Motore Elettrico

Trifase 400 V - 50 Hz

Posizione

Lato motore

Lato pompa

Materiali

Carburo di silicio / Grafite / NBR

Carburo di silicio / Carburo di silicio / NBR

con salvamotore termico incorporato nell'avvolgimento

– Isolamento: classe F

– Protezione: IP X8

8 Cavo di alimentazione

※ Da 10 metri di tipo "H07 RN-F"

8

4

7

3

5

4

2

6

1

421
